难度：
使用次数：330
入库时间：2012-03-08如图所示的电路，电源电压保持不变，闭
合
开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是
A.灯泡变亮，电流表的示数变大 B.灯泡变暗，电流表的示数变小
C.灯泡亮度不变，电流表的示数变大 D.灯泡亮度不变，电流表的示数变小
-
难度：
使用次数：271
入库时间：2012-03-08
在

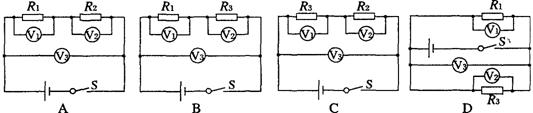

探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是
-
难度：
使用次数：375
入库时间：2012-03-08
通过A、B两个电路元件
的电流与其两端电压的关系如图所示，将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是 V；将A、B并联接入电路，当通过B的电流为0.2A时，
A两端的电压
是 V。
-
难度：
使用次数：478
入库时间：2012-03-08
如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，甲表是____________，乙表是_____________。
-
难度：
使用次数：179
入库时间：2012-03-08
为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的
指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是
