难度：
使用次数：85
入库时间：2009-02-12在“测小灯泡的电功率”实验中，已知小灯泡的额定电压力2.5V，电源为两节干电池，器材均完好。
(1）一同学在连接电路时，将最后一根导线接好后，就看到灯泡发光，而目比正常发光时要亮，同时电压表指针偏转角度较小。则他连接电路的过程中，不符合要求的是：
①_______________________________________________;
②_______________________________________________;
③_______________________________________________.
（2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，当________________时，可知小灯泡处于正常发光状态，此时电流表示数如图所示。则小灯泡的额定功率为_____________W。
-
难度：
使用次数：72
入库时间：2009-02-12

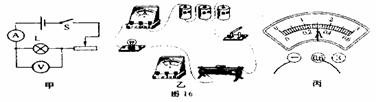

如图16一甲所示是“测量小灯泡额定功率”的实验电路图，已知小灯泡的额定电压为3.8V．
(1)请按照电路图，在图乙中将电压表正确连人电路。
(2)闭合开关前，滑动变阻器的滑片应调至最 端(选填“左”或“右”)。
(3)闭合开关，调节滑动变阻器滑片使电压表的示数为3.8V，此时电流表的示数如图丙所示，则该小灯泡正常工作时的电流为 A，它的额定功率为 W。
