难度：
使用次数：542
入库时间：2009-02-12在“测定小灯泡的功率”的实验中：
（1）请在图18中的圆圈内正确填入电表符号，使实验电路图完整。
（2）图19中的实物连接有一处错误，请在错误连线上打“×”，井用笔画线替代导线画上正确的连线。
（3）在纠正电路连接错误的操作过程中，应使开关处于______________状态。

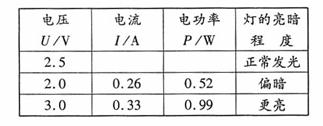

（4）实验中，移动滑动变阻器滑片，使电压表示数为2.5v，此时电流表示数如图20所示。请将读数填入下表，并把表格补充完整。
（5）从上表实验汜录中，可以发现灯泡亮暗不同时其实际功率大小______________；还可以计算的另一个物理量_____。
-
难度：
使用次数：103
入库时间：2009-02-12
按图9所示电路进行“测定小灯泡电功率”的实验。实验中某小组多测了几组小灯泡两端电压较低时的数据，如下表所示。
（1）灯泡发光越亮时，灯丝的温度是越高的，那么灯丝电阻大小变化的情况是＿＿＿；你认为导致灯丝电阻变化的原因可能是： 。
（2）为验证你的看法，你可选择一段钨丝重新设计实验进行探究。探究的课题内容是＿＿＿＿＿＿＿；在实验探究的过程中，可保持钨丝两端电压不变，改变 ，观察通过钨丝的电流是否发生变化。
-
难度：
使用次数：106
入库时间：2009-02-12
在测定标有“2.5V”字样的小灯泡电阻的实验中：
实验次数
1
2
3
电压U／V
1.5
2.5
3.0
电流I/A
0.2
0.25
(1)请你根据电路图将实物电路补充完整．
(2)通过实验得到了三组U和I的数据(如右表)。当灯泡两端电压为3.0V时，电流表示数如上右图，请将读数填入表格中。
(3)小灯泡正常发光时的电阻为________Ω。
(4)利用现有器材和电路图还能完成的实验有： ____________ (说出一个即可)。
-
难度：
使用次数：96
入库时间：2009-02-12
小明和小华合作测量额定电压为2.5V小灯泡的功率，已知灯丝电阻大于8Ω.现有下列器材：干电池三节，电流表（0 - 0.6A,0 - 3A）、电压表（0 3V,0 - 15V）、滑动变阻器（15Ω，1.5A）、开关各一个、导线若干.
（1）欲使滑动变阻器滑片向右移动时，灯泡变亮.请你用笔画线信替导线将图12所示的电路连接完整.
实验次数
灯泡两端电压U/V
通过灯丝电流I/A
1
2.2
0.26
2
2.5
0.28
3
3.0
0.30
（2）他们测得的三次数据如上表，则小灯泡的额定功率为 ______ W.
（3）小明分析表中数据后发现：当灯丝两端电压改变时，灯丝电阻也在改变.你认为引起灯丝电阻变化的原因是：_______________ ；有何生活经验或科技应用能支持你的观点（请举一例）________________________________________________ .
（4）实验过程中，由于不小心造成灯泡短路，则电路中可能出现的现象是（至少说出两点）：
-
难度：
使用次数：123
入库时间：2009-02-12
为了测定小灯泡的额定功率，提供了下列器材：待测小灯泡（额定电流为0.5A，额定功率不超过1.5W），电压表（0~3V和0~15V两个量程挡），电流表（0~0.6A和0~3A两个量程挡），滑动变阻器、电源、开关、导线。
（1）正常情况下实验中电流表应选用 A量程挡，电压表应选用 V量程挡； （2）做上述实验时发现应选用的电压表量程挡损坏，而另一量程挡及其它器材都完好。为了测定小灯泡的额定功率，他们改用另一量程挡和阻值为6Ω的定值电阻R0，按如图（甲）所示的电路进行测量。闭合开关，调节滑动变阻器使小灯泡正常发光，这时，电压表的示数如图（乙）所示，该示数为 V，小灯泡的额定电压为 V，额定功率为 W。
