难度：
使用次数：312
入库时间：2012-02-28如图10所示，考古人员需要对一口古井进行清理，为了解决照明问，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
-
难度：
使用次数：146
入库时间：2012-02-28
如图7所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜 成像原理确定像凸透镜的位置，并将凸透镜画出来
-
难度：
使用次数：66
入库时间：2012-02-28
如图丙所示是一个已知N、S极的通电螺线管，在图中标出通电螺线管外部磁感线（虚线）的方向和电源的正、负极。
-
难度：
使用次数：144
入库时间：2012-02-28
通过物理知识的学习，同学们不难发现：

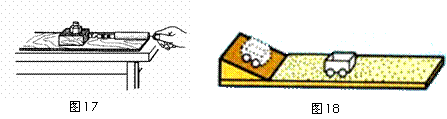

（1）当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来。例如：在探究摩擦力与什么因素有关的实验中（如图17所示）
，用弹簧测力计拉动木块时，必须让木块在水平面上做 运动，通过读取弹簧测力计上的示数可间接知道摩擦力的大小；又如，在研究“牛顿第一定律”的实验中（如图18所示），让同一小车从斜面上相同的高度由静止滚下，在粗糙程度不同的平面上运动，小车在水平方向上受力的大小可通过小车 表现出来。
（2）当要研究某个物理量与多个因素的关系时，一般要采用 法。例如：在探究摩擦力与什么因素有关的实验中，要研究摩擦力的大小与压力大小关系，就要多次改变 ，同时保持接触面的粗糙程度不变。
-
难度：
使用次数：132
入库时间：2012-02-28
小明在做“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V（阻值约为10Ω）。
（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是 ___________.
（2）图甲中是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片向右移动时，连入电路的阻值变小；导线不能交叉。
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丙所示，则此时流过小灯泡的电流是_________A,灯泡两端的电压是_______V,灯泡的实际功率是_______W.
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像（如右下图），根据图像提供的信息，计算出小灯泡的额定功率为__________W，小灯泡灯丝电阻随电压增大而________(选“增大”、“减小”、或“不变”)
