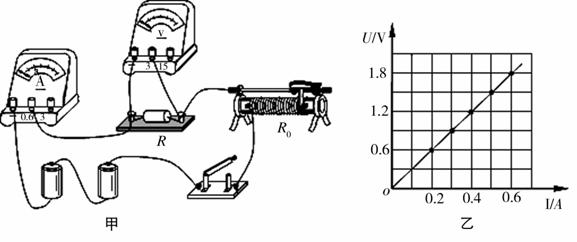

入库时间：2012-02-25在做“伏安法测量定值电阻”的实验中，小明同学设计了如图9甲所示的电路，请你完成下列问题.
（1）该实验的原理是_____________________.
（2）连接电路时，应将开关 __________；闭合开关前，滑动变阻器的滑片应滑到最_____ 端（填“左”或“右”）.
（3）连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于_________断路造成的.
（4）调节滑动变阻器，把测量的几组数据描成如图9乙所示的图象，则该电阻的阻值R=__Ω.
(5)完成上述实验后，小明还想测量一段电炉丝的电阻Rx，可是在连接电路时，发现电流表和滑动变阻器都已损坏. 于是小明就利用刚才已测得的定值电阻R，重新设计并连接了如图10所示的电路.电源电压未知且恒定不变.
请把下列实验步骤补充完整：
只闭合开关S1，_________________________________________________；
_____________________________________________________________．
电阻表达式：Rx=______________．
-
难度：
使用次数：184
入库时间：2012-02-25
下表是一种家庭厨房用电热水器的铭牌，该电热水器具有加热速度快的特点。
（1）5kg初温是20℃的水被加热到60℃所吸收的热量是多少？
（2）该电热水器正常工作时通过的电流是多少？（结果保留一位小数）
执行标准：GB4706.1-1998GB4706.12-2006
产品名称：密闭型储水式电热水器
产品型号：F05-15A(X)
额定容量：5L
额定压力：6.7MPa
额定功率：1500W
额定电压：220V
额定频率：50Hz
防水等级：IPX4
-
难度：
使用次数：66
入库时间：2012-02-25

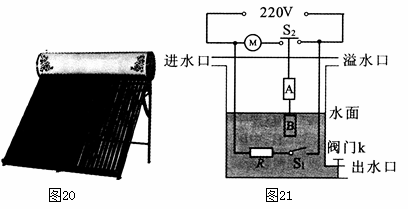

在新农村建设中很多楼房顶上装有如图20所示的太阳能热水器，图21是内部水箱的结构示意图。S l是自动温控开关，当水温低于20℃时闭合，辅助加热电阻R开始加热；当水温高60℃时断开，辅助加热电阻R停止加热。A、B是水箱中两个相同的实心圆柱体，密度为1.8×103kg／m3，悬挂在水箱顶部的压力传感开关S2上。当S2受到竖直向下的拉力达到16 N寸闭合，电动水泵M开始向水箱注水；当拉力小于等于10N时，S2断开，电动水泵M停止注水。取g=10N／kg。求：
(1)若水箱内有100 kg的水，夜晚在辅助加热系统作用下，水温升高了20℃，水吸收的热量。 [C水=4.2×103J／(kg·℃)]
(2)A、B的体积均为500 cm3，A、B的总重力。
(3)正常情况下水箱中的水面最高时，A受到的浮力。(开关S2下的细绳和A、B间的细绳质量与体积均忽略不计。)
