难度：
使用次数：184
入库时间：2012-02-24电能表刚接入电路时示数是0，两周后电能表的示数如图10所示，则这段时间内消耗的电能是 kW·h，电能表中的铝质圆盘共转了 revs。
-
难度：
使用次数：54
入库时间：2012-02-24
完成如图9所示透镜的光路图。
-
难度：
使用次数：106
入库时间：2012-02-24
如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图。（力的作用点画在物体的重心）
-
难度：
使用次数：117
入库时间：2012-02-24
在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：
（1）为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个 （填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f= （填“5cm”或“10cm”）。
（2）凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，至到如图所示位置，光屏上会出现清晰 （填“放大”、“缩小”或“等大”）的实像；如果她将光源再远离凸透镜一些，这时光屏应向 （填“左”或“右”）移动，以获得清晰的实像。
（3）如果将光源移至7cm处，凸透镜此时成的是放大的 （填“虚像”或“实像”）。
-
难度：
使用次数：87
入库时间：2012-02-24
在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为8Ω。

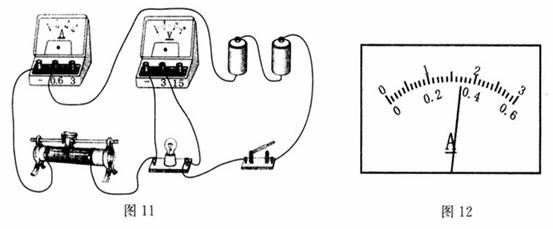

（1）某同学连接的电路如图11所示，请指出其中的两次错误或不妥：
①________________________________________________________；
②________________________________________________________。
（2）将上述错误或不妥改正后，闭合开关，如果发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是________________________________。
（3）实验时，调节滑动变阻器，当电压表的示数为___________V时，灯泡正常发光，此时电流表示数如图12所示，读数为_____________A，该灯泡的额定功率为_________W。
（4）该实验还可以测定小灯泡的电阻，根据以上实验数据，这个小灯泡正常工作时的电阻为____________Ω。
