难度：
使用次数：106

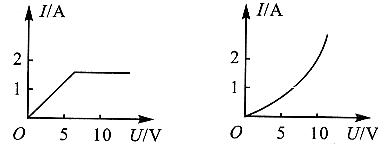

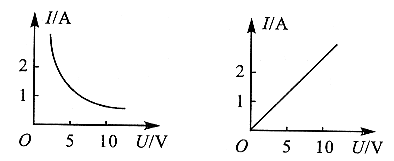

入库时间：2009-02-11如果一定值电阻R两端所加的电压为5V时，通过它的电流1A，那么通过这一电阻的电流I随它两端电压U变化的图象是（ ）。
A B
C D
-
难度：
使用次数：94
入库时间：2009-02-11
如图1甲所示，闭合开关S，滑动变阻器取四个不同阻值时，可以得出电流表和电压表的四组对应的值。这四组对应的值在图1乙的U―I坐标中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为零）。由这四个点作出的U―I图象是一条直线，延长直线交纵轴（U轴）于E点，交横轴（I轴）于F点，若电源电压为U0，定值电阻的阻值为R0。据此分析：（1）E点表示的电流表、电压表的示数各为多少？此时电路处于什么状态？（2）F点表示的电流表、电压表的示数各为多少？此时电路处于什么状态？
-
难度：
使用次数：108
入库时间：2009-02-11

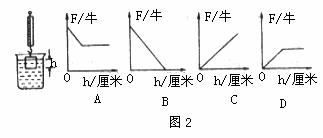

如图2所示，将一挂在弹簧秤下的圆柱体金属块缓慢浸入水中（水足够深），在圆柱体接触容器底之前。图2A、B、C、D中能正确反映弹簧秤示数F与圆柱体下表面到水面距离h关系的图象是（ ）
-
难度：
使用次数：106
入库时间：2009-02-11
物体做匀速直线运动时，路程与时间的关系为s=vt。在图3中，甲、乙两直线分别是两运动物体的路程s和时间t关系的图象，由图上可知两运动物体的速度大小关系是（ ）
A. v甲＞v乙 B. v甲＜v乙
C. v甲=v乙 D. 条件不足，不能确定
-
难度：
使用次数：82
入库时间：2009-02-11
.某晶体的熔化图象如图4所示，其中纵轴表示晶体的温度，横轴表示用同样的加热装置对晶体加热的时间。根据图象可以判断：此晶体固态时的比热为c1，液态时的比热为c2，二者相比较，c1_________c2（填“＞”或“＜”或“=”）。
