难度：
使用次数：52
入库时间：2012-02-20如图16所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中.
-
难度：
使用次数：51
入库时间：2012-02-20
如图17所示，工人用滑轮组提升重200N的物体，所用的拉力为125N， 物体在5s内匀速上升2m．求：
（1）绳子自由端移动的速度；
（2）滑轮组的机械效率；
（3）拉力的功率．
-
难度：
使用次数：153
入库时间：2012-02-20
在一次课外活动中，小华同学对家里的电磁炉进行了相关的观察和研究，并记录了电磁炉及她家电能表的有关数据，如下表所示：
观察对象
有关记录
研究活动
电磁炉
铭牌
U额＝220V
P额＝1kW
①用电磁炉加热一壶水（水的质量m＝2kg，初温t0＝30℃）
②关闭家里其它用电器．只将该电磁炉接入电路烧水，观察到电能表表盘在5min内转了150r,最后测得水的温度 t＝50℃
电能表
铭牌
220V 10(40)A
50Hz 2000r/kW·h
请你根据小华同学在活动中获得的有关资料，求解在这段时间内：
（1）水所吸收的热量；【水的比热容c水=4.2×103J/（kg·℃）】
（2）电磁炉的实际功率；
（3）对比电磁炉的铭牌说明与第（2）问的计算结果，你发现什么问题？你认为可能是什么原因？（说出一种即可）
（4）电磁炉烧水的效率．
-
难度：
使用次数：100
入库时间：2012-02-20
在“验证杠杆平衡条件”的实验中：
（1）实验前没有挂钩码和弹簧测力计时，发现杠杆左端高右 端低，要使其在水平位置平衡，应将杠杆左端的平衡螺母向 调节，这一调节过程的目的是为了使杠杆的重力对杠杆
平衡不产生影响，这时杠杆重力的力臂为 ．
（2）在图18中，杠杆水平平衡后，小强调节左边钩码的个数和位置，使杠杆水平平衡时，测出F1=1.2N，F2=1.5N；OA=30cm，OB=20cm．他将所得数据直接代入杠杆平衡条件的公式中，发现F1×OA和F2×OB并不相等，从而认为杠杆的平衡条件不一定是F1 l1= F2 l2．小强的失误是 ．
（3）若B处的钩码不变，小强将弹簧测力计由A处移到C（OC=10cm）处，施加一个竖直方向的力，使杠杆在水平位置平衡，则这个力的方向应 ，大小为 N．图18
（4）在图中，若B处的钩码不变，小强不用弹簧测力计，在A处挂 N的钩码，杠杆在水平位置仍然平衡．
-
难度：
使用次数：118
入库时间：2012-02-20
小华总结所做的物理探究实验发现：
（1）当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来，这
种研究物理问题的方法叫转换法．

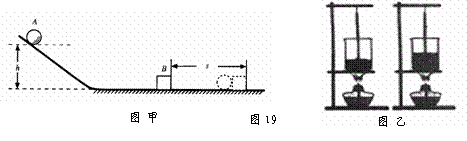

探究动能的大小与哪些因素有关 比较水和沙子吸热本领的大小
如图19：甲实验中小球动能的大小是通过观察比较物块B 反映出来的．
乙实验中水和沙子吸收热量的多少是用 （选填“加热时间”或“温度计示数”）来反映的．
（2）当要研究的物理量与多个因素有关时，都要采用控制变量法．
如图19：甲实验研究小球动能的大小与速度的关系就要多次改变 的大小，同时控制小球的 不变． 乙实验中只有物质的 不同，其他因素必须控制相同（例如烧杯的规格相同、水和沙的 相等、酒精灯加热方式相同等）．
