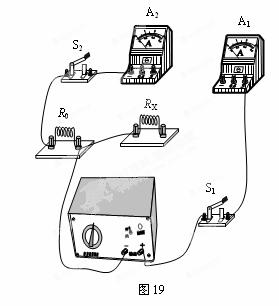

入库时间：2012-02-17小乐想利用两块电流表和阻值已知的电阻R0测量电阻RX的阻值。小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图19所示。
（1）.请你帮助小乐完成图19所示的实验电路的连接。
（2）.电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示RX。RX = 。
-
难度：
使用次数：571
入库时间：2012-02-17
我国上海磁悬列车从上海地铁龙阳路站到浦东国际机场全程30千米，单程行驶只要8分钟，则它行驶的平均速度为多少？
-
难度：
使用次数：303
入库时间：2012-02-17
如下图20所示，电源电压为12V，且保持不变，已知滑动变阻器的最大值为18Ω，定值电阻R0为24Ω，小灯泡上标有“6V 3W”字样。求：
（1）.灯泡的电阻和正常工作时的电流各是多少？
（2）. 开关S闭合，S1、S2都断开时，要使灯泡正常发光，滑动变阻器接入电路中的阻值为多大？
（3）. S、S1、S
2都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小？这个最小功率是多少？
-
难度：
使用次数：180
入库时间：2012-02-17
在下图所示电路中，电源电压一定。电阻R1＝20W。当开关S闭合，滑动变阻器的滑片P在中点C时，电压表V1示数为U1；当开关S断开，再将滑片P调至B端，电压表V1示数为U1¢，电压表V2示数为U2，电流表示数为0.3A。若U1∶U1¢＝4∶9，U1∶U2＝2∶3。
求：滑动变阻器R2的最大阻值和电源电压。
（要求画简化电路图）
