难度：
使用次数：197

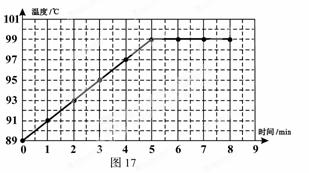

入库时间：2012-02-17在“观察水的沸腾”实验中，当水温升到89℃时，小刚开始计时，每隔1min记录一次水的温度。然后，小刚根据实
验数据绘制了如图17所示的温度随时间变化的图像。
（1）.由图像可以看出，把水从91℃加热到刚开始沸腾所需时间为________ min。
（2）.根据图像可以推断，如果在其它条件不变的情况下继续对水加热1min，则水的温度是________℃。
-
难度：
使用次数：74
入库时间：2012-02-17

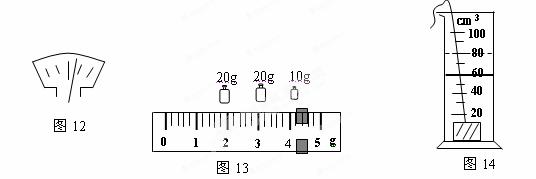

测金属块的密度：（1）对放在水平桌面上的天平进行调节，将游码放在标尺的零刻度线处，发现指针的位置如图12，要使横梁平衡，应将平衡螺母向 调节。（填：“左”或“右：）（2）用调节好多天平称实心金属块的质量，把金属块放在天平左盘内，右盘放入砝码并调节游码，当天平重新平衡时，所用砝码和游码在标尺上的位置如图13，金属块的质量为 g。
（3）若把金属放入装有40cm3水的量筒内，量筒中水面如图14,金属块的体积是 cm3。
（4）这种金属的密度是 g/cm3，合 ㎏/m3。
-
难度：
使用次数：54
入库时间：2012-02-17
小宣在研究“电阻消耗的电功率与该电阻阻值之间的关系”时，记录的实验数据如下表所示。请你对表格中的数据进行分析，归纳出电功率与电阻阻值之间的关系：
的条件下, P= 。
R/Ω
1
020
30
50
60
70
I/A
0.3
0.3
0.3
0.3
0.3
0.3
U/V
3
6
9
15
18
21
P/W
0.9
1.8
2.7
4.5
5.4
6.3
-
难度：
使用次数：166
入库时间：2012-02-17
小刚用图15的电路探究“一段电路中的电流跟电阻的关系”。在此实验过程中，当
A、B两点间的电阻由5Ω更换为10Ω并再次接通电路后
，为了探究上述问题：（1）. 他应该采取的唯一操作是：将滑动变阻器的滑片P适当向 （填“左”或“右”）移动。
（2）.其目的是 。
-
难度：
使用次数：55
入库时间：2012-02-17

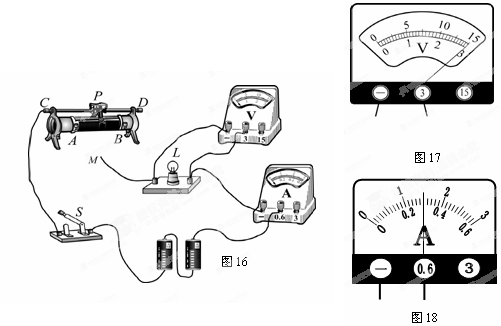

小静同学用3V的电池组、电压表、电流表和滑动变阻器等实验器材，测定标有“2.5V”小灯泡的额定功率。
（1）如图16所示，小静连接的电路还没有完成，如果要求滑动变阻器的滑片P向右
移动时，电流表的示数变大，导线M应与滑动变阻器的接线柱 连接；（填“A”、“B”或“C”）（2）小静把滑动变阻器正确连入电路后，闭合开关S，发现灯L不发光，电流表无示数，但电压表有示数，电压表的示数如图17所示，为 V。请你判断电路中出现的故障可能是 ；
（3）小静排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图17所示，灯L的额定功率为 W。
