难度：
使用次数：167
入库时间：2012-02-16热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻RT的阻值与温度的关系。已知M为控温器，电源电压恒为12伏，R为电阻箱（一种可以改变并读出阻值的变阻器）。
（1）在控温器中应该加入下列哪种液体？
A．自来水 B．煤油 C．食盐溶液
（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安。则该温度下热敏电阻的阻值为 欧。
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1安。通过计算得到相关数据记录如下。从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而 。
温度t（℃）
70
60
50
40
30
20
10
…
电阻RT（欧）
22
28
35
44
56
73
94
…
（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙）。它可以直接在电压表刻度盘上读出相应温度。若电压表的读数会随温度的升高而增大，则应在原理图（丙）中 两端接入一电压表。
A．ab B．bc C．ac
-
难度：
使用次数：139
入库时间：2012-02-16
小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5伏，数据及现象记录如下表：
实验次数
1
2
3
4
5
6
电压（伏）
0.3
1
2
4
6
7.5
电流（安）
0.06
0.10
0.12
0.20
0
彩灯亮度
不发红
弱光
较亮
亮
很亮
灯丝烧断
请依据上述信息完成以下问题：

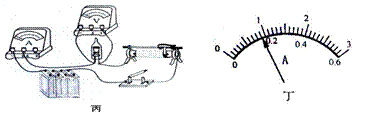

（1）第4次实验电流表示数如图丁，其读数为＿＿＿＿安；
（2）从数据中发现，通过彩灯的电流与电压不成正比，其原因是＿＿＿＿＿＿＿＿＿＿＿；
（3）能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
（4）请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是＿＿＿＿＿＿＿＿＿＿＿＿。
-
难度：
使用次数：314
入库时间：2012-02-16

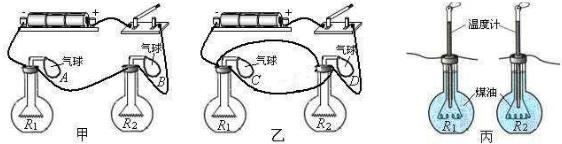

为了探究电流产生的热量跟什么因素有关，王军设计了如下图所示的家甲、乙两种装置，他将两端阻值不同的电阻丝（R1<R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变。
（1）在这个实验中，电流产生的热量多少是通过 体现出来的，像这种用能直接观测的量来显示不容易直接观测的量的方法叫“转换法”，这种方法在物理学研究中经常用到，请举一例：
（2）甲装置可探究电流产生的热量与 的关系。
（3）在装置甲、乙的来两次实验中，通过比较相同时间里气球B与D的变化情况可探究电流产生的热量与 的关系。
（4）在甲、乙两装置同时实验，在相同的通电时间里，与气球 （填气球字母标号）相通的电阻丝产生热量最多。
（5）教材上的实验装置如图丙所示（烧瓶与图中的相同）。比较甲、乙和丙图所示的两种不同的实验装置，你认为较好的装置是 ，理由是：
-
难度：
使用次数：108
入库时间：2012-02-16
你见过戴着面罩或墨镜的工人进行电焊作业吗？电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流。
（1）电焊机输出电压40 V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，从安全角度考虑，计算说明应选择哪种导线作为电焊机的输出导线？
导 线 规 格
导线横截面积S/mm2
2．5
4
6
10
安全载流量I/ A
28
37
47
68
（2）焊条熔点为1100℃，比热容为0.4×103J／（kg·℃）。假设电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作4s，可使一根质量为20g的焊条全部熔化吗？
（3）电焊机工作时会对周围的居民或行人的生活造成一定的影响，请指出其中的两点。
-
难度：
使用次数：172
入库时间：2012-02-16
磁场的强弱可用磁感应强度（B）表示，单位为特（T）。某些材料的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻，利用磁敏电阻可以测量磁感应强度。某磁敏电阻RB在室温下的阻值与外加磁场B大小间的对应关系如表所示。
外加磁场B／T
0
0．04
0．08
0．12
0．16
0．20
磁敏电阻RB／Ω
150
170
200
230
260
300
把RB接入如图所示电路(电源电压恒为9V，滑动变阻器R’上标有“100Ω 1A”字样)，并在室温下进行实验。
(1)当外加磁场增强时，电路中的电流 (填“变大”、“变小”或“不变”)；为了使电压表的示数保持不变，滑动变阻器R’的滑片JF)应向 (填“a”或“b”)端移动；
(2)RB所在处无外加磁场时，RB=150Ω；此时闭合开关，滑片P在a端和b端之间移动时，电压表示数的变化范围是多少?(不计实验电路产生的磁场，下同)
(3)当电路置于某磁场处，滑动变阻器R’滑片P位于b端时，电压表的示数为6V，则该处磁场的磁感应强度为 T。
