入库时间：2012-02-16如图所示的电路未画完整，请你在图中的①②的缺口处选择开关与灯泡的符号填上，
并把③处的三孔插座连接好。
-
难度：
使用次数：169
入库时间：2012-02-16
⑶在图丙中根据小磁针静止时的指向标出通电螺线管的两极和电源的正负极
-
难度：
使用次数：147
入库时间：2012-02-16
在探究“斜面的机械效率高低与斜面的倾斜程度有什么关系”的实验中，用沿斜面向上的力F拉动小车，使小车从斜面底端匀速运动到斜面顶端，如图所示。多次改变斜面倾斜程度，部分实验数据记录在下面的表格中，根据表格中数据回答下列问题：
斜面
倾斜度
小车重量
G/N
斜面高度
h/m
沿斜面拉力F/N
斜面长
S/m
有用功
W有/J
总功
W总/J
斜面的
机械效率
较缓
10
0.1
3
1
1
3
33.3%
较陡
10
0.2
4
1
2
4
50%
最陡
10
0.4
1
6
（1）当斜面“最陡”时，沿斜面拉力为 N；做的有用功为 J；斜面的机械效率为 %。
（2）通过对上述实验数据的分析，你认为斜面省力情况与斜面倾斜程度的关系是：斜面越陡，需要的拉力越 。
（3）根据上面实验数据，你可以获得该实验探究的初步结论是： 。
-
难度：
使用次数：86
入库时间：2012-02-16
用实验室提供的常用器材（电源是一节干电池）测电阻时，小明与另外三位同学各自设计了下列甲、乙、丙、丁四个电路图.
(1)小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下：
电压表示数U/V
0.6
0.8
1.0
1.2
1.4
电流表示数I/A
0.18
0.24
0.30
0.36
0.42
请你通过分析表格中的实验数据，推断小明在实验中所用的电路图是 图。
(2)另外三位同学连接好电路后，闭合开关S，移动变阻器的滑片P时，分别出现了下列三种异常现象：
(A)电流表示数有变化，电压表示数几乎为零
(B)电流表示数几乎为零，电压表示数基本不变
(C)电流表烧坏
请你判断：按 图连接的电路出现现象(A）；按图 连接的电路出现现象(B)；按 图连接的电路出现现象(C).
(3)请你根据上表中的数据，在右图中画出I-U图线.分析图线你能得出的结论是： .
-
难度：
使用次数：166
入库时间：2012-02-16

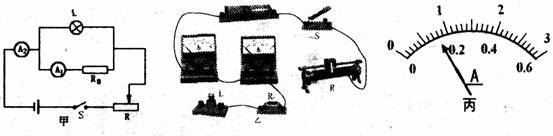

小阳利用已有的实验器材，为了测定标有“2.5V”字样小灯泡的额定功率，设计了如图甲所示的电路图，其中定值电阻R0的阻值为5Ω。
（1）请你依据电路图用笔画线代替导线，把图乙连接完整。(导线不得交叉)
（2）正确连接好电路后，闭合开关s，调节滑动变阻器滑片，使电流表A1示数为________A时，小灯泡正常发光。此时电流表A2的示数如图丙所示，则小灯泡的额定功率为________W。
（3）在实验测量过程中，电流表A1与R0串联起来作用相当于________。
