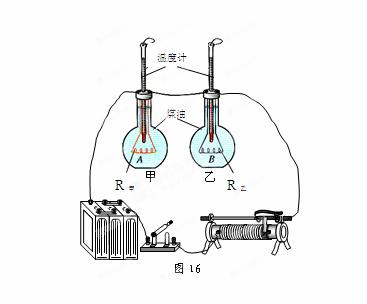

入库时间：2012-02-15小靖和小晖用如图16所示的装置探究“电流产生的热量与电阻的关系” ．装置中除了R甲＞R乙外，其余条件均相同．
（1）将两电阻丝串联接入电路是为了控制通过电阻丝的 及通电时间相等．实验发现，甲瓶温度计示数升高快，表明该实验条件下，导体的电阻越大，电流产生的热量越 ．
（2）小靖提议利用该装置改装成“比较食用油和煤油的吸热能力”的实验．若保持甲的器材不变时，他们除了把乙的煤油换成食用油外，还需更换乙的 ．此外，为了能在通电一段时间后，通过比较两温度计示数的大小来比较食用油和煤油的吸热能力，他们设计的实验必须满足甲、乙中液体的质量和初温相同外，电阻丝阻值应 （选填“相等”或“不相等”）．
-
难度：
使用次数：182
入库时间：2012-02-15
要测量小灯泡的额定功率，实验室提供的器材有：标有“2.5V”的小灯泡、电池即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）改正电路后，移动滑片，使滑动变阻器接入电路的阻值最大．闭合开关，此时电压表示数为1V，电流表示数为0.2A，则滑动变阻器的最大阻值为 Ω．
（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图17乙所示，其值为 A，小灯泡的额定功率为 W．
（4）小华在实验过程中，移动变阻器滑片时，小灯泡突然熄灭．经判断，电路故障是小灯泡或电流表被烧坏．查找故障时，在不拆开电路的情况下，他把一根导线接在电流表两端，小灯泡仍不发光，可判断电路故障是 ．
