难度：
使用次数：526

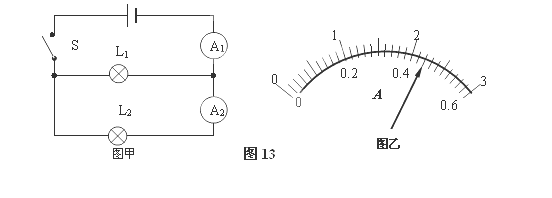

入库时间：2012-02-14如图13甲所示电路中，闭合开关S，电流表A1与A2指针指示的位置均如图乙所示，则电流表A1和A2的读数分别是多少？通过灯泡L1、L2的电流分别是多少？
-
难度：
使用次数：159
入库时间：2012-02-14
小红同学在做“观察水的沸腾”实验中
①他的操作如图14a所示，其中错误之处是 。
②纠正错误后，水沸腾时温度计示数如图14b所示，水的沸点为 ℃．
③根据实验数据可知水的沸点与水在标准大气压下的沸点100℃相比有明显的差异，如果测量方法正确，你认为造成差异的原因可能是： 。
-
难度：
使用次数：211
入库时间：2012-02-14
在“研究平面镜成像特点”时，小明利用一块玻璃板代替平面镜。图15是小明同学做完实验后白纸上留下的记录，其中MN是他实验时画出的玻璃板的位置，A．B是两次实验中点燃的蜡烛所在的位置，A’、B’分别是他找到的蜡烛的像的位置。
（1）用玻璃板代替平面镜的目的是 。
（2）根据小明在白纸上留下的实验记录，能否得出"像和物到镜面的距离相等"的结论？为什么？
（3）在玻璃板的同一侧，小明通过玻璃板看到了同一个蜡烛的两个像，产生这种现象的原因是 。
(4)实验中小明在玻璃板的一侧放一支点燃的蜡烛甲，在玻璃板的另一侧拿一支没有点燃的蜡烛乙在玻璃板后面移动直到找到像的位置。对于蜡烛甲和乙的要求是 ，原因 。
(5)在寻找像的位置时，小明无论怎样调节后面的蜡烛，都不能与它重合，请你猜想原因可能是 。 -
难度：
使用次数：284
入库时间：2012-02-14
小军同学在研究光的折射现象时，发现折射角会随着入射角的增大而增大，但增加的角度并不相等，谁的增加量更大呢？小军想通过实验对这一问题进行研究，实验步骤如下：
① 将半圆形玻璃砖放在标有角度的圆盘上，使二者的圆心重合，如图16所示。
② 将一束激光射向圆心O，激光在O处发生折射；
③ 读出入射角和折射角的大小，并记录在下面的表格中；
实验次数
1
2
3
4
入射角i
0°
30°
45°
60°
折射角r
0°
21°
30°
38°
④ 逐渐增大入射角，重复②③步骤数次；
⑤ 对记录的数据进行处理，并比较入射角增加量与折射角增加量的大小，得出结论。
（1）图中光线的入射角大小为_______，折射角大小为_______。
（2）分析表格中的数据，入射角增加量与折射角增加量的大小，谁的更大呢？ 。
（3）分析表格中的数据，你一定还会有所发现，请写出两点。
；
。
-
难度：
使用次数：157
入库时间：2012-02-14

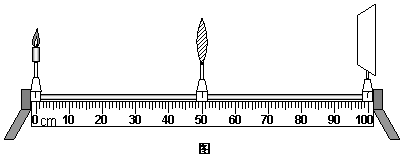

实验桌上有A、B、C三个凸透镜，其中凸透镜A的焦距为10cm，凸透镜B的焦距为50cm，凸透镜C的焦距未知。光具座上标尺的刻度范围如图17所示。
（1）小刚想探究凸透镜成实像的规律，应选用 凸透镜（选填“A”或“B”）。实验过程中，他将点燃的蜡烛放置在距凸透镜25cm处时，移动光屏，直到光屏上呈现出烛焰清晰的像，则该像是 、 的实像。
（2）小刚将凸透镜C固定在光具座上50cm刻线处，当烛焰在光具座上30cm到40cm刻线之间时，烛焰的像是放大、倒立的实像；当烛焰在光具座上0cm到30cm刻线之间时，烛焰的像是缩小、倒立的实像。由此可判断烛焰在光具座上45cm刻线处时，烛焰的像是 、 的 像。
