难度：
使用次数：59
入库时间：2012-02-14完成图甲中光路图．
-
难度：
使用次数：126
入库时间：2012-02-14
画出图丙中F1的力臂l1，并在A点画出阻力F2的示意图。
-
难度：
使用次数：161
入库时间：2012-02-14
如图所示是“探究滑动摩擦力的大小与哪些因素有关”的实验．
(1)实验中为了测量滑动摩擦力的大小，应用弹簧测力计沿水平方向 拉动木块；实验数据如下：
(2)分析 (选填序号)两次实验数据可以得出滑动摩擦力与接触面粗糙程度的关系；
(3)在第一次实验中如果用0.5N的力水平拉动木块，则木块受到的滑动摩擦力为_____ N．
-
难度：
使用次数：98
入库时间：2012-02-14
在探究“杠杆平衡条件”的实验中：（1）某同学将杠杆悬挂起来，发现杠杆的右端低，左端高，他应该将杠杆两端的平衡螺母向 调节，是杠杆在 位置平衡。

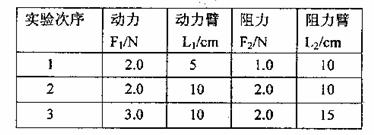

（2）在杠杆两端挂钩码，不断改变动力或动力臂的大小，调节阻力或着阻力臂的大小，使杠杆在原来的位置重新平衡，记录数据如下表：
根据表中的数据你得出杠杆的平衡条件是 。
（3）根据第2次实验数据有同学得出杠杆的平衡条件是：动力+动力臂=阻力+阻力臂。他得出此错误结论的原因是： 。
-
难度：
使用次数：79
入库时间：2012-02-14
小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图l6所示的电路开始探究。
图16 图17
(1)请你用笔画线代替导线，根据图16所示的电路图，将图17所示实物图连接完整。
(2)若小雷连接Eg路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的_______、_______．(选填“AB”或“CD”)接线柱接入了电路。
(3)小雷排除故障后，按图17所示的电路继续进行实验：
①闭合开关，滑片P向_______(选填“A"或“B")端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
次数
电压／V
实际功率／W
电阻Ω
1
1．6
O．20
O．32
8．00
2
2．5
O．24
O．60
1O.42
3
2．8
O．26
O．73
1O．77
②请将记录数据时遗漏的物理量和单位填入表格的空格处。
(4)小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 据得出的结论是小灯泡越亮，它的实际功率越________。
(5)用L2替换L1重复上面的实验时，需要改变_______表的量程，发现灯L2的亮度变化规律与灯L1相似。
(6)小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。"这种说法错误的原因是小雷忽略了__________．对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关 系。"你认为这种说法___________(选填“正确”或“错误”)。
