难度：
使用次数：64

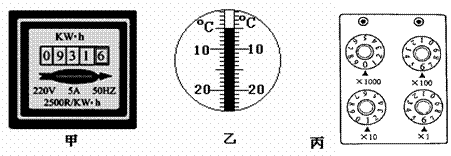

入库时间：2012-02-11如图15甲所示，电能表的示数为 kW·h；图乙所示是一支温度计的一部分，它的示数是 ℃；图丙所示，电阻箱的读数为
Ω。
-
难度：
使用次数：98
入库时间：2012-02-11

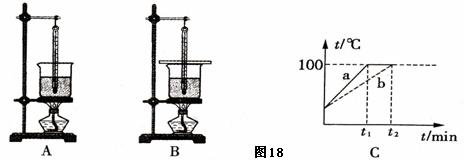

在做“观察水沸腾”的实验时，甲、乙、丙三组同学分别从A、B两套器材中任选一套来完成实验。（实验室已准备多套A、B装置）
（1）．甲组同学发现所测水的沸点略高于100℃，他们选择的是 （A或B）套装置。
（2）．乙、丙两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们观察到水沸腾时将有大量的气泡产生，如右 图（填“a”或“b”）所示。同时他们绘制的沸腾图像如图C所示，得到a、b两种不同图像的原因是水的 不同。
（3）．若要适当缩短将水加热至沸腾的时间，可以采取的措施有（写两条）：
① ；② 。
（4）．通过分析图像C，归纳出水沸腾时的特点是：
① ；② 。
-
难度：
使用次数：177
入库时间：2012-02-11

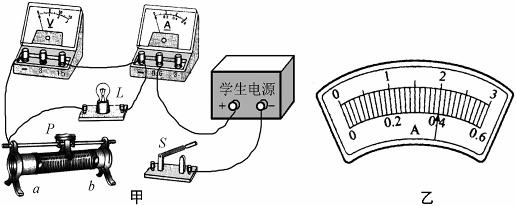

利用图所示的实验器材,测定额定电压为6V的小灯泡电功率。已知滑动变阻器上标有“12Ω 1A”字样，电源电压保持不变。实验步骤如下：
（1）．连接电路。在甲图上补画一根导线，使得测定小灯泡电功率的电路完整，要求滑片P向右移动时，小灯泡变暗。
（2）．连好电路后，要使滑动变阻器的电阻全部接入电路，应先将滑片P移至 （填“左”或“右”）端，再闭合开关S，此时电压表示数为4.2V，对应的电流表示数如图乙所示。
（3）．调节滑片，当P移至
中点时，小灯泡恰好正常发光。（4）．继续调节滑片，当P移至另一点时，灯泡偏亮，读出电压表、电流表值分别为6.5V、0.52A，记录在下表中。
实验次数
电压表示数/V
电流表示数/A
亮度
功率/W
1
4.2
偏暗
2
6.0
正常
3
6.5
0.52
偏亮
3.38
请你填全上表空格中的数据，再分析表格中的信息，得到的结论是(写出两条即可)：
①：
；②： 。
-
难度：
使用次数：133
入库时间：2012-02-11
我国湘潭电机厂研制的直驱型风力发电机组处于国际领先地位。
（1）风能作为一种清洁的 能源（选填“可再生”或“不可再生”）其蕴量巨大，比地球上可开发利用的水能大10倍。直驱型风力发电机是将风的 能转化成 的装置。
（2）我国仅陆地上一天的风能就有大约1.8×1016J，这相当于多少吨热值为3×1
07J/kg的煤完全燃烧所放出的热量？ -
难度：
使用次数：239
入库时间：2012-02-11
如图所示，L是“12V 6W”的小灯泡，R1是定值电阻，R2是滑动变阻器（阻值0—24Ω），设电源电压和灯泡电阻不变.
（1）求小灯泡的电阻值.
（2）闭合开关S、S1.滑片P在a端时，小灯泡恰能正常发光，电流表示数为0.9A，求R1的阻值.若滑动变阻器的滑片向右移至某处时，电流表示数为0.8A，求此时电路消耗的总功率.
（3）闭合开关S，断开开关S1，求在滑片P移动过程中，灯泡消耗的最小功率.
