难度：
使用次数：78
入库时间：2012-02-10为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯。夜晚，当有人走动发出声音时，电路接通，灯亮;经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。白天，无论发出多大的声音，灯也不亮。请将下右图中的器材连成符合楼道灯要求的电路。
-
难度：
使用次数：130
入库时间：2012-02-10
用如图所示滑轮组提升重物．人用250N的拉力F，10s内使重为400N的物体匀速上升了2m．不计绳重和摩擦，求：
⑴动滑轮的重．
⑵人拉绳子做功的功率．
⑶滑轮组的机械效率．
-
难度：
使用次数：171
入库时间：2012-02-10
电水壶能在较短的时间内提供沸

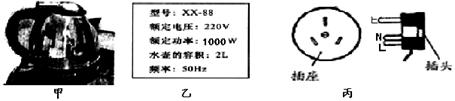

水，正好与现代人的生活节奏合拍，是现代家庭中必备的电器。小明家刚从超市买回了一只电水壶（如图甲所示），图乙为该电水壶的铭牌。⑴小明观察发现该电水壶所用的插头是三线插头（如图丙所示），当将该三脚插头与电水壶相连时，其中标着E的导线和电水壶的
相连，而三孔插座上相应的插孔和___________相连。⑵小明实验发现：该电水壶装满初温为25℃水后正常工作通电10min，可使壶内水的温度升高到85℃.那么，在这一过程中，水吸收的热量是多少？电水壶消耗的电能是多少？[c水＝4.2×103J/(kg·℃)，1L=10-3 m3]
⑶该电水壶烧水时的效率是多少？
-
难度：
使用次数：58
入库时间：2012-02-10

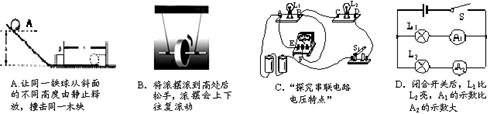

根据图中各图所提供的信息，回答下列问题：
⑴图A实验的目的是： ；
⑵图B的实验表明： ；
⑶图C的实验中某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是 。
⑷图D的实验可以探究研究电流做功与__________的关系,实验中根据______________________来比较相同时间内电流做功的多少，由此实验现象可得的结论是：______________________________________。
-
难度：
使用次数：128
入库时间：2012-02-10
在探究“导体的电阻跟哪些因索有关”的问题时，老师引导同学们做了如下实验：
⑴猜想：导体电阻可能与导体长度、横截面积、________、＿＿＿＿＿有关。

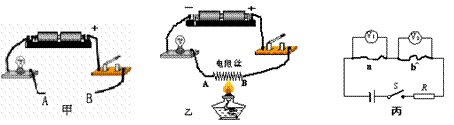

⑵实验时，同学们用下图甲的实验装置分别把a、b、c、d四根金属丝接入电路A、B两点之问，探究情况如下表：
当选用＿＿＿＿＿两根金属丝，可探究导体电阻跟导体长度的关系，得到的结论是：_______________________________________________________________。
⑶小明小组还做了如图乙所示的实验，这是为了探究导体电阻与＿＿＿＿＿＿＿＿＿＿＿＿的关系。
⑷实验中同学们发现：在电源电压一定时，由于所选电阻丝的阻值相差太小,灯泡亮度变化不明显。对这种现象你认为可采取什么措施：______________________________________。
⑸同学们想继续探究导体电阻与导体横截面积之间的定量关系，为此他们将a、b两根金属丝串联接入电路（如图丙所示），则当发现电压表示数U1:U2接近______________时，可以初步判定：在导体的材料和长度相同的条件下，导体的电阻与其横截面积成反比。
序号
材料
长度（m）
横截面积（mm2）
灯泡亮度
a
镍铬合金丝
1
1
较亮
b
镍铬合金丝
1
0.5
较暗
c
镍铬合金丝
2
0.5
最暗
d
铜丝
1
1
最亮
