难度：
使用次数：73
入库时间：2012-02-06小丽要自制滑动变阻器，老师向她提供了右下表所示的几种材料及相关数据，她应选取_______材料做电阻丝，因为在相同条件下，这种材料的电阻______(选填“较大”或“较小”)。左图中AB和CD是她选取的这种材料制成的两根粗细一样的电阻丝，用图示的装置可以研究导体电阻的大小跟____________的关系。
几种长1m的横截面积为1mm2的金属导体在20℃时的电阻值
导体
电阻R/Ω
铜
0.017
铝
0.027
铁
0.096
镍铬合金
l.1
-
难度：
使用次数：122
入库时间：2012-02-06

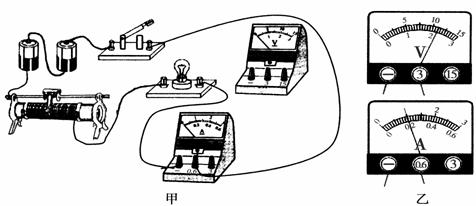

在用“伏安法测小灯泡的电阻”实验中.
（1）在图甲中，请你将电压表正确连入电路，完成电路的连接.
（2）在闭合开关之前，图中滑动变阻器的滑片应放在 端.（填“左”或“右”）（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V，
灯泡的电阻RL= Ω.
（4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是 .
-
难度：
使用次数：137
入库时间：2012-02-06
小明在进行“测量小灯泡的功率”的实验时，实验台上提供的器材有：6V蓄电池、电流表（0—0.6A，0-3A）、电压表(0-3V，0-15V）、滑动 变阻器（50Ω 1.5A）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω)、开关各一个，导线若干。
（1）小明在实验中，电压表应该选择 的量程；
（2）若闭合开关后，发现灯泡不发光，电流表的示数为零，电压表的示数为6V,产生此故障的原因可能是下列情况中的 和 （填写序号）
A.小电灯短路 B.小电灯的灯丝断了 C.小电灯的灯座接触不良
D.电压表的正、负接线柱反接 E.变阻器滑片接触不良
(3)排除故障后，调节滑动变阻器测得如表中所示的三组数据，则小电灯的额定功率为 W。
-
难度：
使用次数：605
入库时间：2012-02-06
如图所示，R1的电阻为20Ω，当开关S闭合后电流表A的示数为0.3A，电流表A1的示数为0.1A。求
（1）电源的电压 （2）电阻R2的电阻值
-
难度：
使用次数：200
入库时间：2012-02-06
一盏灯铭牌上标记“220 V 40 W”，把它接在110 V的电源上，求实际功率是多少？
