难度：
使用次数：55

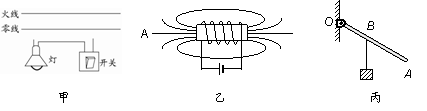

入库时间：2012-01-31按题目要求作图：
（1）如图甲所示，用笔画线代替导线将电灯和开关接到电路中．
（2）图乙所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向．
（3）如图丙所示，杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出最省力时的作用力的方向和力臂．
-
难度：
使用次数：194
入库时间：2012-01-31
如图所示，用一动滑轮将质量为50kg的物体10s内匀速提高30cm，绳子自由端的拉力为300N．g取10N/kg．求：
（1）拉力做的功．
（2）拉力做功的功率．
（3）动滑轮的机械效率．
-
难度：
使用次数：346
入库时间：2012-01-31
如图是某电烤箱的内部简化电路图， S是一个温控开关，R1 、R2为电热丝， R2=66Ω．高温档功率为1100W．求：
（1）电烤箱在高温档工作时的电流．
（2）电烤箱在低温档工作时，R2消耗的电功率．
（3）R1在低温档工作10min消耗的电能．
-
难度：
使用次数：248
入库时间：2012-01-31
在研究两个靠近的异名磁极周围磁感线的分布时，几位同学提出了以下四种猜想：
（1）利用所学知识，断定猜想 和 是错误的．你判断的依据是：磁体外部的磁感线都是从 极指向 极．
（2）请设计一个简单实验，验证剩下的两个猜想是否正确．简述你的实验方案．
主要器材： ；简要做法： ；判断方法： ．
-
难度：
使用次数：103
入库时间：2012-01-31
小明做“测定小灯泡的电功率”实验时，所用器材有2节干电池、额定电压为2.5V的小灯泡、滑动变阻器、电表、开关和导线．如图甲是小明没有连接完的实物电路．
（1）请你用笔画线代替导线，将缺少的两根导线接好．
（2）若小明连好电路闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作 ．
A．更换开关 B．更换小灯泡
C．检查电路是否断路 D．移动滑动变阻器滑片，观察小灯泡是否发光
（3）实验中移动滑片P使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定电流为 A，额定功率为 W．
（4）小明在实验时使用了旧电池，实验中发现，即使不移动滑片，灯泡的亮度也逐渐变暗．小明猜想：“灯泡逐渐变暗是因为电池输出电压变小了”，请设计一简单的实验帮助小明检验他的猜想．
①主要器材：旧电池、导线、灯泡、 ；
②简要做法： ．
