难度：
使用次数：265
入库时间：2012-01-31一般轿车上都设有安全带未系提示系统．某同学也设计了一个简易安全带未系提示系统，以实现：(1)当人不坐在座椅上时，指示灯不亮；(2)坐上座椅而未系安全带时，指示灯亮；(3)坐上座椅又系安全带时，指示灯不亮，在如图所示该同学设计的电路图中，虚线框内为未画完整的部分，其中包含三个元件：一只小灯泡L，用作指示灯；开关S1，接通表示有乘客坐在座椅上，断开表示没有乘客坐在座椅上；开关S2：接通表示安全带系上了，断开表示安全带未系．
(1)请你将虚线框内未画完整的电路补画完整；
(2)电阻R的作用是 ．
-
难度：
使用次数：65
入库时间：2012-01-31
不同材料的导电性能一般是不同的，如银的导电性能比铁强．电阻率p就是反映材料导电性能的物理量．为了弄清电阻率的大小与什么有关，小红提出如下猜想：
猜想1：电阻率与材料的长度有关；
猜想2：电阻率与材料的横截面积有关；
猜想3：电阻率与材料的种类有关．

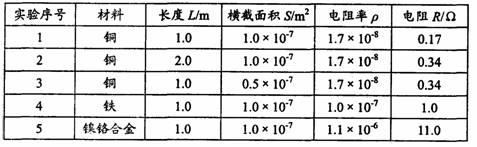

然后，她找来不同规格的导线进行测量，实验数据见下表：
(1)根据表中的数据，可以确定猜想 是正确的；
(2)小红还想知道导体的电阻R与长度L、横截面积S、导体材料的电阻率p有什么关系时，哥哥小明给了她如下四个公式，请你根据表中数据帮她选出正确的关系式 ．
A．R=pLS B．
Ｃ．
D．
-
难度：
使用次数：89
入库时间：2012-01-31
如图甲所示是一种自动测定油箱内油量多少的装置．R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表（将某电流表的刻度进行重新标注改装而成）指针所指的刻度，就可以知道油箱内油量的多少，司机王师傅发现他的汽车油量表坏了，打开一看是电阻R'坏了，想了解它的参数，只看到变阻器的铭牌上标有“50Ω 1A”的字样，为确定坏了的电阻R'的阻值，他只拆下车上的油量表(量程：0～50L)，另外找来电源、滑动变阻器R1、定值电阻R2=5Ω和电压表、开关等器材，用导线连接了如图乙所示的电路进行了实验，调节变阻器R1的阻值，得到下表所记录的数据：
试求：
(1)观察分析图甲可知，油量增加时，电路甲的R将 ，油量表指针偏转 （选填“增大”或“减小”）；
(2)当油量表的示数为0L时，通过油量表的电流是 A；当油量表的示数为50L时，通过油量表的电流是 A；
(3)如图甲所示，已知油箱无油时，金属滑片在b端：油箱装满油时，金属滑片在a端(油箱容积为50L)．请你分析计算出图甲中损坏的电阻R'的阻值是多大？
(4)如果油量表有电阻（记作r)但未知，王师傅按照用上述方法测得的阻值去更换电阻R'后，油量表的示数与真实值相比，会 填“偏多”、“偏少”或“仍然正确”）．
