难度：
使用次数：51
入库时间：2012-01-31小明在某次测定定值电阻Rx的阻值的实验中，使用了如图所示的实验器材．
(1)图中的电路连接未完整，请你用笔画线代替导线帮他完成电路的连接；
(2)为确保电路安全，在开关闭合前，应将变阻器滑片P滑至 端（选填“A”或“B”）．
-
难度：
使用次数：86
入库时间：2012-01-31
如图甲所示，手拉住绳子的一端，另一端系一重为10N的物体．在手由图甲所示位置顺时针缓慢移动到图乙所示位置的过程中物体始终处于静止状态，则该过程中拉力大小变化情况为 （填“变大”、“变小”或“不变”），绳对重物做功情况为 （填“做功”或“不做功”），在到达图乙位置后手拉住绳子自由端向左匀速移动0.5m，该过程中拉力做 J的功（绳重及摩擦不计）．
-
难度：
使用次数：237
入库时间：2012-01-31

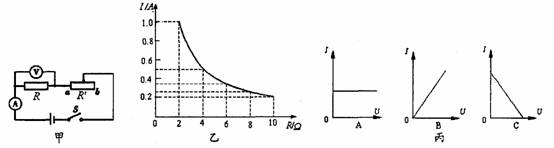

利用如图甲所示的电路，在研究电压一定时，通过导体的电流跟电阻的关系时，得到了I与R的关系图像，如图乙所示．
(1)由图像可得结论 ；
(2)将R由原来的5Ω换成10Ω，紧接着的操作是 ；
(3)仍用该电路探究电流与电压的关系，利用实验数据作出的I－U关系图线，与图丙中的 （选填“A”、“B”、“C”）最接近．
-
难度：
使用次数：232
入库时间：2012-01-31
某太阳能热水器，向其中注入50kg水，阳光照射一段时间后，水温从10℃升高到50℃．水的比热容是4.2×103J/(kg．℃)．试求：
(1)这段时间该热水器中的水吸收的热量；
(2)如果这段时间内热水器接收到太阳辐射的热量是2.8×107J，则该热水器的效率是多少？
(3)若用煤燃烧来提供2.8×107J的热量，需完全燃烧多少千克煤？(煤的热值约为3.5×107J/kg)
-
难度：
使用次数：55
入库时间：2012-01-31
某人利用如图所示滑轮组从井中提水，在某次操作中，人在绳端所用拉力F=50N，在t=10s内将重为90N的水匀速提升6m．求这段时间内：
(1)人所做的有用功；
(2)拉力F做功的功率；
(3)此次操作中装置的机械效率． （摩擦和绳重不计）
