入库时间：2012-01-20张姗姗同学为了探究电流通过电阻做的功与通过该电阻的电流平方成正比，选择了以下器材：符合实验要求的电流表、电压表各一块、阻值不同的定值电阻、滑动变阻器一个、电源、开关秒表各一个、导线若干。
（1）请你利用以上器材帮助设计实验电路，在虚框中画出实验电路图。
（2）写出简单实验步骤。
（3）设计实验记录表格
-
难度：
使用次数：87
入库时间：2012-01-20
一个导体电阻值为10Ω，测得导体两端的电压为6V，求：通过导体的电流为多少？
-
难度：
使用次数：762
入库时间：2012-01-20
如图19所示 ，电源电压不变，灯L标有“6V 6W”字样。当闭合开关S1时，灯L正常发光；再闭合开关S2，前后两次电流表的示数之比为2：3，求：（1）灯L的电阻值；（2）电阻R的电阻值
-
难度：
使用次数：77
入库时间：2012-01-20

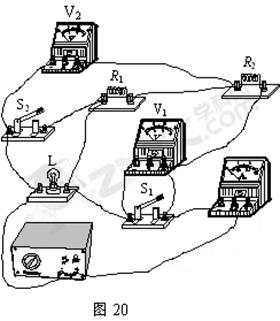

如图20所示电路，电源电压保持不变，灯L的电阻不随温度变化。当开关S1断开、S2闭合时，电压表V1的示数为U1，电流表的示数为I1；当两个开关都断开时，电压表V2的示数为U2，电阻R1的功率P1＝2W；当只闭合S1时，灯泡L正常发光，电流表的示数为I3。已知U1∶U2＝5∶4，I1∶I3＝2∶3。
求：⑴阻值R1与R2之比；
⑵灯L的额定功率PL
