入库时间：2012-01-1226、有一个电源、一个小灯泡，一个电铃，两只开关S1和S2。若干导线
，要按以下要求连成一个电路：当两只并关均闭合时，灯亮电铃响；当只有S1开关闭合时，灯亮电铃不响；而当S2开关单独闭合时，灯不亮。电铃也不响，试画出符合以上要求的电路图（画在虚线框内）
-
难度：
使用次数：65
入库时间：2012-01-12
在学
习吉他演奏的过程中，小华发现琴弦发出声音的音调高低是受各种因素影响的，他决定对此进行研究.经过和同学们讨论，提出了以下猜想：猜想一：琴弦发出声音的音调高低，可能与琴弦的横截面积有关
猜想二：琴弦发出声音的音调高低，可能与琴弦的长短有关
猜想三：琴弦发出声音的音调高低，可能与琴弦的材料有关
为了验证上述猜想是否正确，他们找到了表中所列9种规格的琴弦，因为音调的高低取决于声源振动的频率，于是小华又借来一个能够测量声源振动频率的仪器进行实验.
（1）为了验
证猜想一，应选用编号为____、_____、_____的琴弦进行实验.（2）为了验证猜想二，应选用编号为_____、_____、____的琴弦进行实验.
（3）表中有的材料规格还没填全，为了验证猜想三，最好填上该项内容.请在表中填上所缺数据.
（4）随着实验的进行，小华又觉得琴弦音调的高低，可能还与琴弦的松紧程度有关，为了验证这一猜想，必须进行的操作是：________________________.
（5）我们已经学习的物理知识中涉及的探究实验，有些实验的研究方法与上述方法类似，例如：_________________________________.
编号
材料
长度（cm）
横截面积（mm2）
A
铜
60
0.76
B
铜
60
0.89
C
铜
60
1.02
D
铜
80
0.76
E
铜
F
铜
100
0.76
G
铁
80
1.02
H
尼龙
80
1.02
I
尼龙
100
0.89
-
难度：
使用次数：53
入库时间：2012-01-12
如图12所示为研究光的反射规律的实验装置，其中0点为入射点，ON
的法线，面板上每一格对应的角度均为l0。实验时，当入射光为AO时，反射光为OB；当入射光为C0时，反射光为0D；当入射光为E0时，反射光为0F。请完
成下列表格的填写。
实验序号
入射光线
入射角
反射角
1
AO
50°
2
CO
40°
3
EO
20°
图12
分析上述数据可得出的初步结论是：_________________________________
___________________________________________________。
-
难度：
使用次数：167
入库时间：2012-01-12

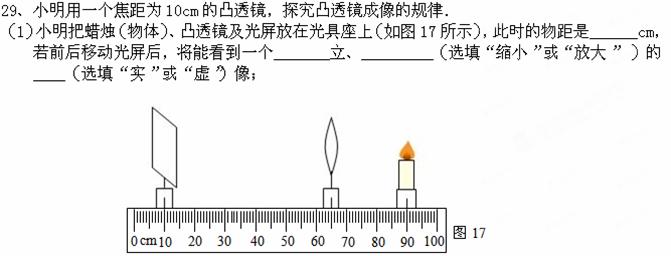

（2）小明要把物距调整为8cm，他想通过单独移动上面的其中一个器材实现自己的目的．根据图示的情景，写出小明调整物距的两种方法．方法一：单独把蜡烛座的中心线调到尺上 cm的位置；
或方法二： ；
物距调整为8cm后，小明再前后移动光屏，在光屏上________（选填“能”或“不能” ）看到一个清晰的像．
-
难度：
使用次数：73
入库时间：2012-01-12
俗语说“响水不开，开水不响”，不开的水
怎么会比开了的水响呢？小明对此问题进行了研究：小明用圆底铁锅在煤气灶上进行烧水试验，用温度计、数字声级计(测量声音强弱的仪器)分别测量锅内水的温度、锅旁声音的强弱，并观察有关现象，结果记载见下表：水温
t/℃
2l
40
60
70
80
85
90
95
声强
级/dB
37.5
38.0
40.5
43.4
46.8
52.9
54.4
55.2
52.8
现象
无气泡
无气泡
有小气
泡产生
少量气
泡上升
上升气
泡增多
大量气
泡上升
水面有气泡形成
更多小气泡形成，水变浑浊
沸
腾
若水沸腾时，温度计的示数如图11所示，请帮助小明填写表格中的空格．由实验可知温度为_______时，水声的响度最大．试根据实验提供的信息以及有关物理知识解释小明的疑问：
_________________________________________
_.
