难度：
使用次数：150

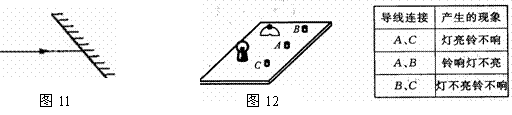

入库时间：2012-01-07（1）画出图11中入射光线经平面镜反射后的光线。（2）某电路中有一个封闭的电路盒(图12)，面板上有A、B、C三个接线柱及灯泡、电铃各一个。为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表（图12的右边）。根据实验情况，请你在答题卷上的虚线框内画出电路盒内的电路图。电铃的元件符号是：
-
难度：
使用次数：90
入库时间：2012-01-07
小张在“探究凸透镜成像”过程中，保持凸透镜位置不变，先后把烛焰放在主轴上的A、B、C、D、E、G等各点（如图15示） 分别按以下情况调整好光屏的位置：
（1）把烛焰放在______点，光屏上出现清晰倒立放大的实像最大；
（2）把烛焰放在______点，光屏上出现清晰倒立缩小的实像最小；
（3）把烛焰放在______点，光屏上没有出现清晰实像，但通过凸透镜看物体，能够看到一个____立________的虚像
-
难度：
使用次数：200
入库时间：2012-01-07
居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。但是，如果有人夜晚出来，没有灯又很不方便。科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。请设计一电路，使它满足只有人夜晚出来走动时灯才亮的电路。光控开关符号用“ ”表示；声控开关符号用“ ”表示。（电路图画在方框内）
-
难度：
使用次数：137
入库时间：2012-01-07
给你下列器材：一个电源，一只小灯泡，一只开关，一只电铃和足够长的细导线若干，请你设计一个自动放养奶牛的装置图。
要求：用导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，使放牛的人能及时发现．将电路图画在虚框内．
