难度：
使用次数：102

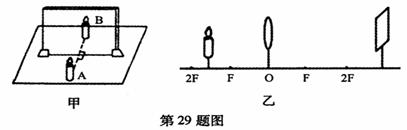

入库时间：2011-12-31如图所示：甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置。
(1)在“探究平面镜
成像特点”的实验中，拿一支没有点燃的与A
完全相同的蜡烛B竖立在玻璃板后面移动，直到看上去它跟前面那支蜡烛A的像完全重合。这样操作的目的是 ，同时也证明了像与物体的大小 。(2)在“探究凸透镜成像规律”的实验中，保持凸透镜位置不动，将蜡烛从远处逐渐向凸透镜的焦点靠近时，要想在光屏上得到清晰的烛焰的像，光屏应向 (填“靠近”或“远离”) 凸透镜的方向移动，所成像的大小将 (填“变大”、 “变小”或“不变”)。
(3)当蜡烛移到图乙所示位置时，光屏上出现清晰的烛焰的像，请你比较甲、乙两图中平面镜与凸透镜所成的像的不同点：① ；② 。
-
难度：
使用次数：138
入库时间：2011-12-31
在探究“凸透镜成像的规律”实验中：
(1)将蜡烛、凸透镜和光屏组装在光具座上，调整凸透镜和光屏所在的两个平面都与光具座的轨道(视为水平直线) ______________。
(2)点燃蜡烛，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度，这样做可使实验中的像都能成在__________。(设实验中烛焰中心高度不变)
(3)小明在探究物距在一倍焦距和二倍焦距之间凸透镜成像的规律时，做了三次实验。与一次和二次实验相比较，三次实验的好处是：____________________________。
(4)实验过程中，由于蜡烛燃烧变短，使烛焰的像成在了光屏中心的上方，要使像重新成在光屏的中心，如果只调凸透镜，应将凸透镜向_______调。调好后，烛焰中心在凸透镜_________(选填“主光轴的上方”、“主光轴的下方”或“主光轴上”)。
-
难度：
使用次数：144
入库时间：2011-12-31
请在图中画出该入射光线的反射光线，并标出反
射角及其大小。
-
难度：
使用次数：87
入库时间：2011-12-31
如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井
里，并能垂直照亮井底。、
-
难度：
使用次数：998
入库时间：2011-12-31
如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
