难度：
使用次数：140
入库时间：2011-12-25画出图11中入射光线经平面镜反射后的光线。
-
难度：
使用次数：56
入库时间：2011-12-25

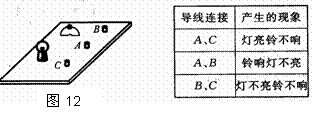

某电路中有一个封闭的电路盒(图12)，面板上有A、B、C三个接线柱及灯泡、电铃各一个。为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表（图12的右边）。根据实验情况，请你在答题卷上的虚线框内画出电路盒内的电路图。电铃的元件符号是：
-
难度：
使用次数：152
入库时间：2011-12-25
在“观察水的沸腾”的实验中，某个实验小组得到下列的实验记录表格：
时间/min
……6
7
8
9
10
11
12
13
14
15
温度/℃
……90
91
92
93
93
90
93
93
93
93
（1）从数据看，第_____min的数据有明显错误，这个数据偏_____（填“高”或“低”）。
（2）从记录的数据可得出的实验结论是：此时水的沸点为_____℃。停止加热后，水将______（填“能”或“不能”）继续沸腾。
（3）图13所示的是甲、乙两杯水被加热时水中气泡上升的情形，其中_____可能是水沸腾时的情形。
-
难度：
使用次数：123
入库时间：2011-12-25
“大树底下好乘凉”，这是一个众人皆知的俗语。通过学习有关物理知识，两同学对此发生了分歧：甲同学认为，打遮阳伞与在大树底下一样凉爽，因为都没有受到阳光的直射，起到了遮阳的效果；而乙同学却认为，大树底下比遮阳伞下要凉爽，这是人们的经验。
（1）你支持谁的观点？支持的理由是什么？
（2）请你帮助他们设计一个简明实验，来解决他们之间的争辩。（要求写出实验器材和实验方法）
-
难度：
使用次数：114
入库时间：2011-12-25
在探究凸透镜成像规律的实验中：
（1）某同学依次把点燃的蜡烛、透镜、光屏放在光具座上。但是在实验中无论怎样移动光屏都找不到清晰的像，请你帮他们找出可能的原因。（写出2个可能原因）
（2）有2个实验小组分别进行了4次操作，并把实验数据准确记录在下面表格中。请分析以下数据，你能得到什么结论？（写出2个结论）
第一小组
第二小组
1
2
3
4
1
2
3
4
凸透镜焦距/cm
14
14
14
14
16
16
16
16
物距/cm
40
30
20
12
40
30
20
12
像距/cm
22
26
47
27
34
80
像的正、倒
倒立
倒立
倒立
正立
倒立
倒立
倒立
正立
像的大、小
缩小
较小
放大
放大
缩小
较小
放大
放大
像的虚、实
实像
实像
实像
虚像
实像
实像
实像
虚像
（3）凸透镜的折光能力可能与什么因素有关？请你就此问题作出猜想并通过分析表中数据说明理由。
