难度：
使用次数：86
入库时间：2011-12-18小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知，细金属丝表面涂有绝缘物质；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5V，数据及现象记录如下表：
实验次数
1
2
3
4
5
6
电压（V）
0.3
1
2
4
6
7.5
电流（A）
0.06
0.10
0.12
0.20
0
彩灯亮度
不发红
弱光
较亮
亮
很亮
灯丝烧断
请依据上述信息完成以下问题：
（1）第4次实验电流表示数如图丁，其读数为_____________A。
（2）能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是______________________
____________________________；
（3）请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是
。
-
难度：
使用次数：256
入库时间：2011-12-18

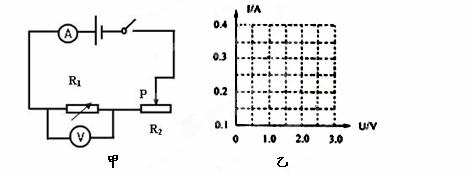

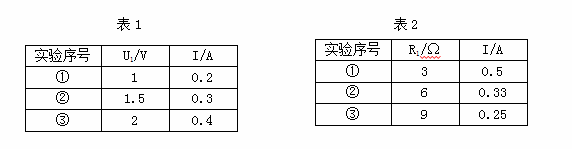

某同学用如图所示的电路研究通过导体的电流与导体两端的电压、导体电阻间的关系。若保持电源电压的大小和电阻箱R1的阻值不变，移动滑动变阻器R2的金属滑片P，可测得不同的电流、电压值，如表1所示。然后，他又改变电阻箱R1的阻值，测得相应的电流值，如表2所示。
（1）研究通过导体的电流与导体两端的电压关系时，滑动变阻器的作用是 。
（2）请你根据表1的数据，在乙图中画出I-U图线，分析图线，你能得出的结论是：
。
（3）分析表2中的数据可知：电流与电阻 （成/不成）反比，这与欧姆定律
（相符/不符），原因是 。
-
难度：
使用次数：193
入库时间：2011-12-18

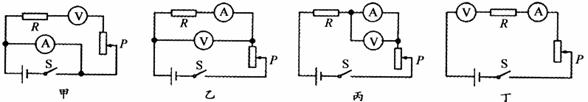

小明与几位同学用实验室提供的常用器材（电源电压为6V）测量一定值电阻Rx的阻值时，设计了下列甲、乙、丙、丁四个电路图。
(1)小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下：
电压表示数U/V
1
2
3
4
5
电流表示数I/A
0.1
0.2
0.3
0.4
0.5
请你通过分析表格中的实验数据，推断小明在实验中所用的电路图是 图，还可以计算出R的阻值为 Ω。
(2)另外三位同学连接好电路后，闭合开关S，移动变阻器的滑片P时，分别出现了下列三种异常现象：
(A)电流表示数有变化，电压表示数几乎为零；
(B)电流表示数几乎为零，电压表示数基本不变；
(C)电流表烧坏。
请你判断：按 图连接的电路出现现象(A）；按图 连接的电路出现现象(B)；按 图连接的电路出现现象(C)。
(3)此实验要多次测量电阻值，最后求电阻值的平均值，其目的是 。
（4）小刚同学也记录了自己的实验数据如下表：
电压表示数U/V
5
4
3
2
1
电流表示数I/A
0.1
0.2
0.3
0.4
0.5
经检查与核对，他的实验操作与数据记录准确无误。然而，比较小明和小刚记录的数据可知：在小明的实验中，电压表的示数是增大的；而在小刚的实验中电压表的示数确实减小的，请你简要分析产生这种现象的原因是： 。
