难度：
使用次数：159
入库时间：2011-12-18如图所示，若只需灯L1发光，则需用导线只连接_________接线柱；若只用导线连接B、C接线柱，则灯L1、L2_________联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与________连接。
-
难度：
使用次数：81
入库时间：2011-12-18
如图，是家用电冰箱的部分电路图。冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制。冰箱门关闭后，联动开关应该处于_______ 状态，当冰箱里的温度降低到一定程度时，温控开关会自动________（选填“断开”或“闭合”）。
-
难度：
使用次数：50
入库时间：2011-12-18
如图所示，电阻箱的示数是________Ω。
-
难度：
使用次数：838
入库时间：2011-12-18

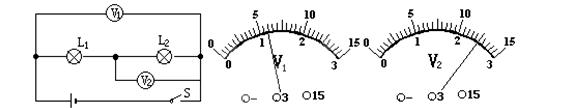

如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示。则V1用的量程是 V，V2用的量程是 V，电源电压是 V，小灯泡L1两端的电压是 V。
-
难度：
使用次数：121
入库时间：2011-12-18
给你一只标有“10
0.3A”的定值电阻和一只标有“30 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若并联接入电路，则它们两端允许加的最大电压为 V，干路中允许通过的最大电流为 A。
