难度：
使用次数：131

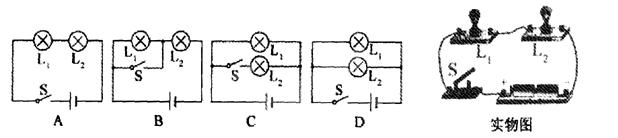

入库时间：2011-12-18以下电路图与右边的实物图一致的是（ ）
-
难度：
使用次数：195
入库时间：2011-12-18
一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A.灯亮，铃不响 B.灯不亮，铃不响
C.灯亮，铃响 D.灯不亮，铃响
-
难度：
使用次数：73
入库时间：2011-12-18
如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则（ ）
A.通过灯L的电流变小，变阻器两端的电压变小
B.通过灯L的电流变大，变阻器两端的电压变大
C.灯L两端的电压变小，通过变阻器的电流变小
D.灯L两端的电压变大，通过变阻器的电流变小
-
难度：
使用次数：136
入库时间：2011-12-18
如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是( )
A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电压值
D.换用电压表的另一量程，再测出一组电压值
-
难度：
使用次数：175
入库时间：2011-12-18
某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为( )
A.此设计可行，称重表由电流表改装
B.此设计可行，称重表由电压表改装
C.此设计不可行，当车辆越重时电路中电流越小
D.此设计不可行，电路中的R1没有作用
