难度：
使用次数：120
入库时间：2011-12-17如图16是一个抽水机，请你画出F1的动力臂并画出阻力F2的示意图。
-
难度：
使用次数：277
入库时间：2011-12-17
用滑轮组拉出陷人泥中的汽车．在图中17画出最省力的绳子绕法．
-
难度：
使用次数：120
入库时间：2011-12-17

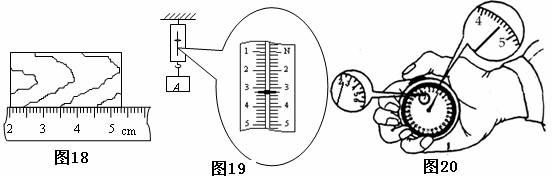

（1）如图18所示，木块的长度为________cm。
（2）如图19所示，物体A重__ __N。
(3)如图20，停表示数为 s。
-
难度：
使用次数：191
入库时间：2011-12-17
惠安是“石雕”之乡。小星取一小块样石，通过实验来测定石块密度。

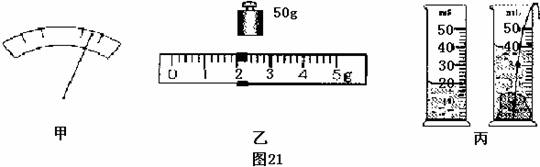

（1）调节天平横梁平衡时，发现指针在分度标尺上的位置如图21甲所示，此时应将平衡螺母向_______（选填“左”或“右”）调节。
（2）用调节好的天平测样石的质量，所用的砝码和游码的位置如图21乙所示，质量为_______g。用量筒测出样石的体积如图21丙所示，体积为_______cm3，样石的密度为_______g／cm3。
（3）在加工过程中，该石块的密度将_______（选填“变大”、“变小”或“不变”）。
-
难度：
使用次数：100
入库时间：2011-12-17
某20.兴趣小组在探究“滑动摩擦力大小与什么因素有关”的实验时，提出以下几种猜想：
A．与压力的大小有关
B．与接触面积的大小有关
C．与接触面的粗糙程度有关
为了验证以上猜想是否正确，该小组利用如图22所示装置进行实验，实验数据如下
（1） 本实验中滑动摩擦力的大小是由弹簧测力计的示数得出的，要使水平拉力大小与滑
动摩擦力的大小相等，木块必须保持 状态；
（2） 当要研究某个物理量与多个因素的关系时，一般要采用 法。 由序号1、2、3的实验，可验证猜想 （填字母）。要验证猜想C，应选择序号是 的三组实验；
（3） （3）根据表格数据判断，图23中a图线表示滑动摩擦力f的大小随 变化的关系。b图线表示滑动摩擦力f的大小随
变化关系。
