用夹子夹住物体时(如图10),画出动力臂和阻力的方向。

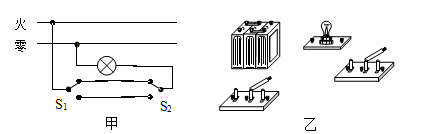

如图11甲所示是利用电池作电源模拟楼梯灯的电路图,请你完成图乙中实物的连接。
把如图12中的拉线开关、白炽灯泡和三孔插座正确地连入家庭电路中(要求用拉线开关控制白炽灯泡).
小明同学按照图13所示装置对动滑轮特点进行了探究,记录的数据如右表:通过分析数据。她觉得与“使用动滑轮能省一半的力”的结论偏差较大。你一定也做过这样的实验,回想你的实验经历,回答下列问题:该实验中出现这样结果的主要原因是_________________________和________________________。在该实验时还应注意_________________________________。
实验次数 | 物重G/N | 弹簧测力计的示数F/N |
1 | 1.0 | 0.7 |
2 | 1.5 | 1.0 |
3 | 2.0 | 1.3 |
小强为了探究动能的大小与哪些因素有关,他设计了如图14所示的实验,让不同质量的两个小球沿同一光滑斜面分别从B处开始向下运动,然后与放在水平面上的纸盒相碰,纸盒在水平面上移动一段距离后静止.
(1)实验中让不同质量的两个小球从同一高度滚下的目的是:
_____________________________________________________ 。(1分)
(2)实验中根据_________________________,来比较小球具有的动能大小的。(1分)
(3)由图可得出结论:在小球的__________相同情况下,小球的______________,动能越大。(2分)
