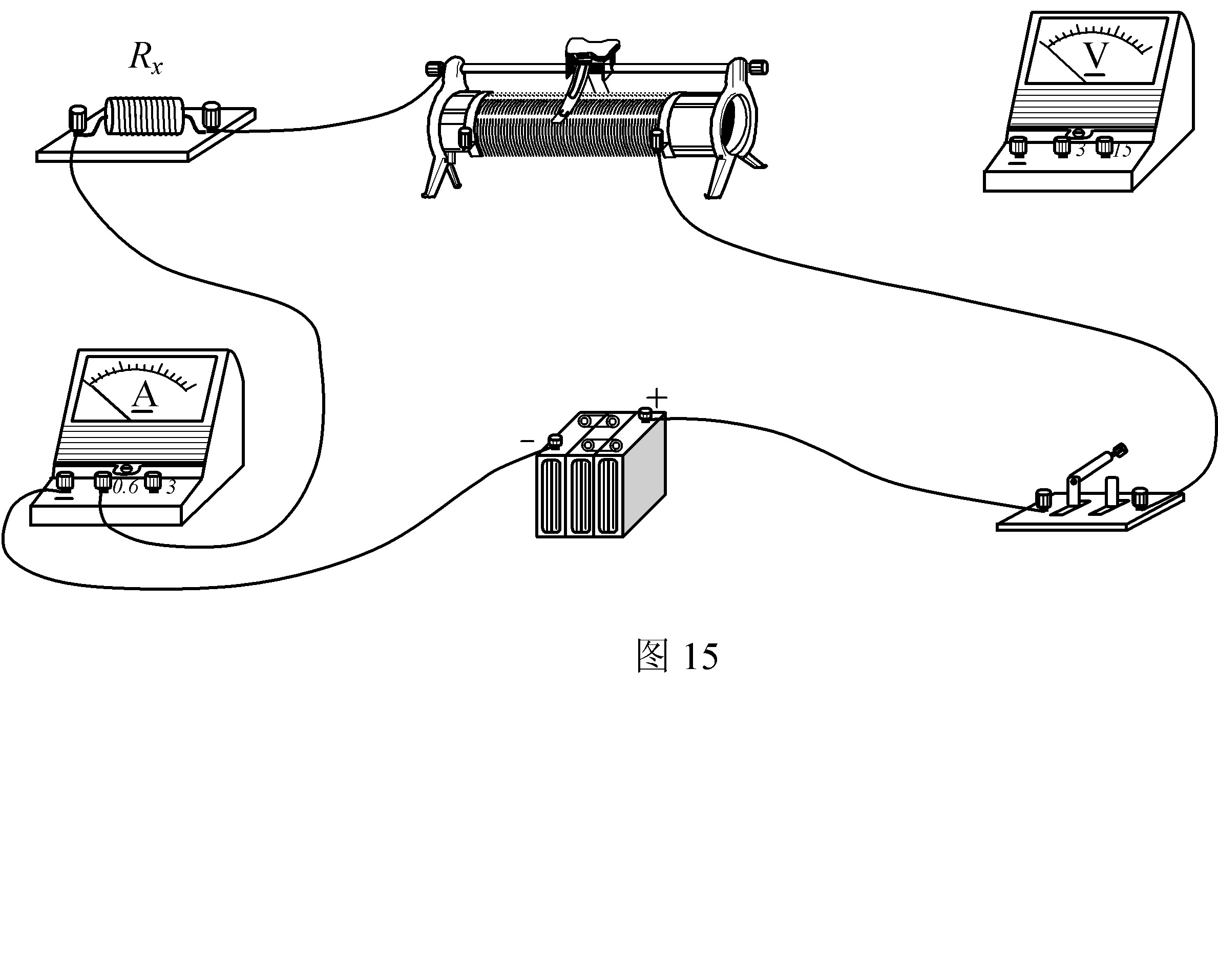

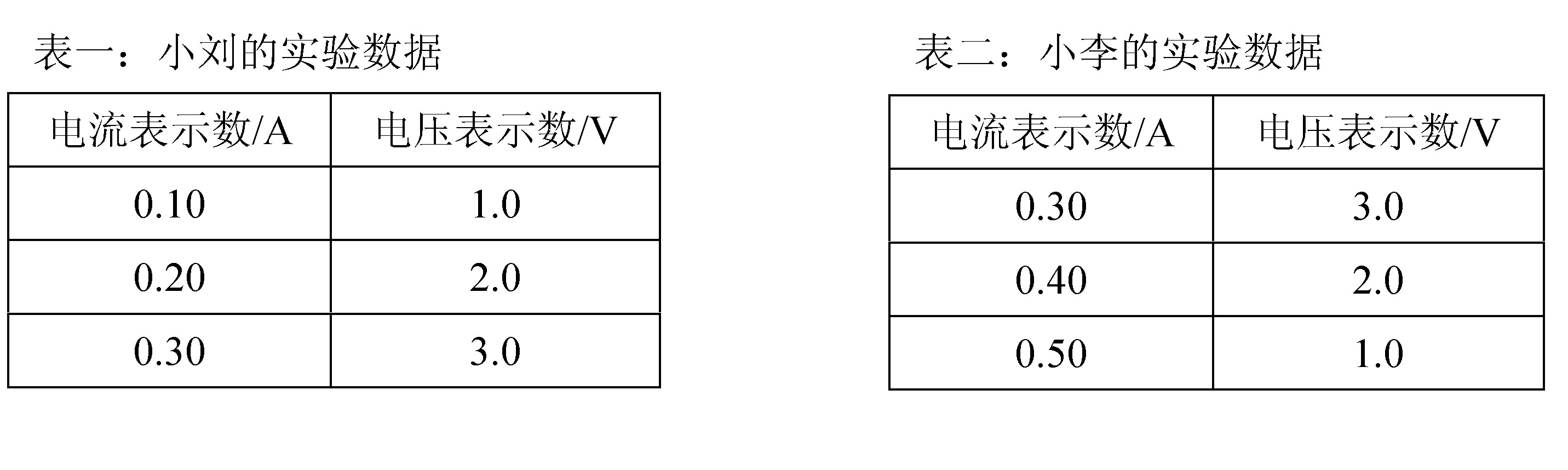

入库时间：2008-08-18某实验小组的小刘和小李两位同学先后利用图所示电路测量一定值电阻Rx（不考虑温度对电阻的影响），图中连接电压表的线未画出。实验时，闭合开关，移动滑动变阻器的滑片，得到电流表和电压表的示数分别如表一和表二所示。经检查与核对，他们的实验操作与数据记录都准确无误。根据表中数据解答下列问题：
（1）比较表一和表二可知，当电流表示数增大时，在小刘的实验中，电压表的示数是增大的，而在小李的实验中电压表的示数却是减小的，请你简要分析产生这种现象的原因。
（2）请在图中将小李的实验电路连接完整。
（3）试求定值电阻Rx以及电源电压U。
-
难度：
使用次数：113
入库时间：2008-08-18
探究“硬币起飞”的条件。
（一）查寻规律：在地面附近同一高度或高度差不显著的情况下，空气流速v与压强p的关系可表示为
v2＋p = C 式中C是常量，
表示空气密度。根据上述关系式可知（1）空气流速越大，压强 ；空气流速越小，压强 。
（2）常量C表示空气流速为0时的 。
（二）设计实验：本研究需要知道硬币的质量m（或重力G）和硬币上（或下）表面面积S。

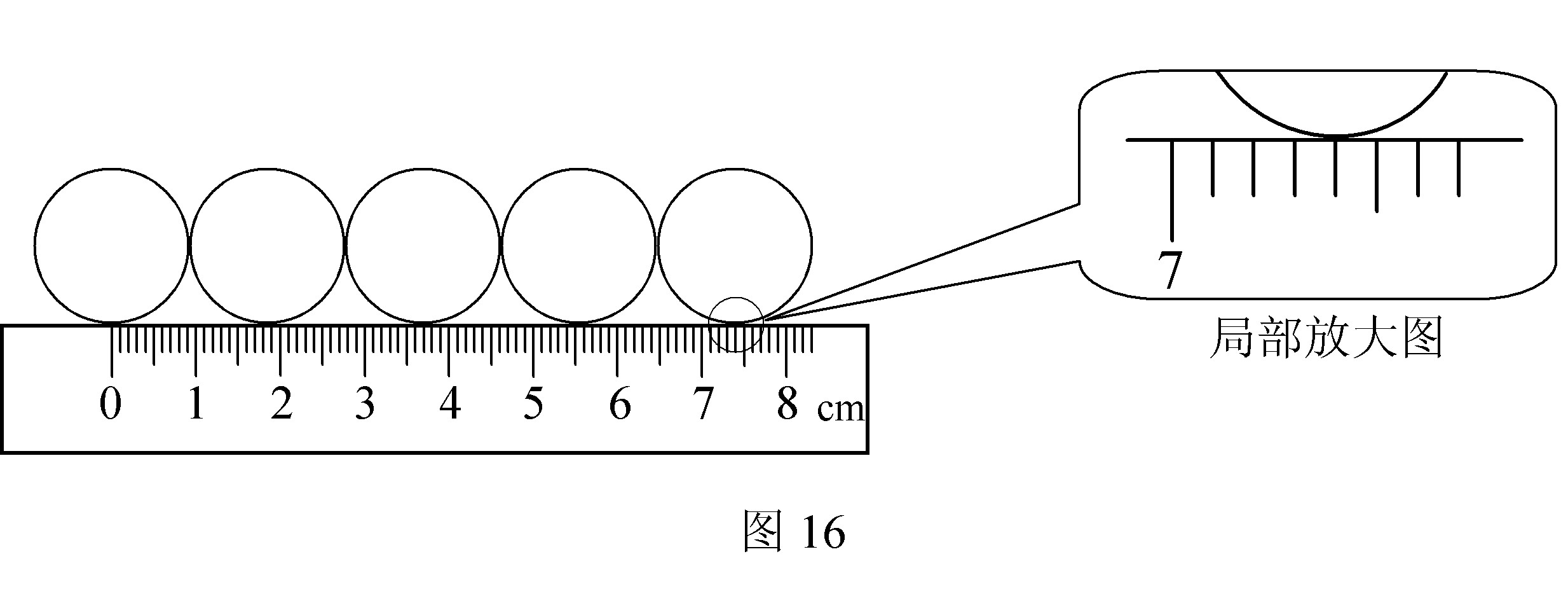

（3）某同学采用图16所示的方法测定硬币上（或下）表面面积。
① 测得硬币的直径D = cm.
② 根据数学公式S =
D2/4即可算出硬币上（或下）表面面积。（4）请你设计一个测定硬币质量（或重力）的实验方案。
（三）探究条件：如图17所示，在水平桌面上放置一个硬币并沿箭头所示方向吹气，气流通过硬币上部，由于硬币下面没有气流通过，从而产生压力差，给硬币一个向上的动力。
（5）根据上述流速与压强的关系式可知，硬币下方空气压强p下= 。
（6）刚好将硬币吹起时，硬币上、下表面的压力差
F = 。（四）得出结论：
（7）请导出刚好将硬币吹起时吹气速度v的表达式（用
、S、m或G表示）。
