难度：
使用次数：224
入库时间：2011-12-06要测量小灯泡的电阻，提供的器材包括：小灯泡，电源，电流表，电压表，滑动变阻器，开关，导线若干。

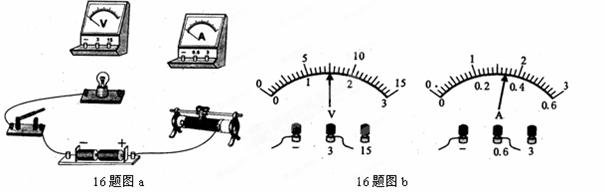

(1)请用笔画线将图a中的电路连接完整。
(2)闭合开关前，要将滑动变阻器的滑片置于最 端（选填“左”或“右”）。
(3)电源为两节干电池串联，则电源电压为 V
(4)小华在实验过程中，向右移动变阻器滑片时，小灯泡亮度将 （选填“变亮”，“变暗”或“不变”），在实验过程中灯泡突然熄灭．经判断，电路故障是小灯泡或电流表被烧坏．查找故障时，在不拆开电路的情况下，他把一根导线并联在电流表两端，小灯泡仍不发光，据此可判断电路故障是 ．
(5)在实验中电压表和电流表的示数如图b所示，则此时小灯泡的电阻为 Ω。(
结果保留一位小数) -
难度：
使用次数：104
入库时间：2011-12-06
小华家装修时，他看到这样的场景：工人师傅在用电锯切割大理石
时，不停地给锯片喷水．请你分
析这个场景中的现象所蕴涵的物理知识． -
难度：
使用次数：68
入库时间：2011-12-06
常见气体燃料热值如右图所示，小明家每天生活所需热量为3.6×106J,灶具综合效率为30 %，每天需消耗多少煤气？（结果保留一位小数）后来改烧天然气，每立方米天然气的价格接近煤气的两倍，但小明发现每月的燃料费用并没有增多。请你帮他简要分析其中原因。
燃料
热值q/J·m-3
天然气
3.3×10
7~4.5×107液化气
4.9×107
煤气
1.8×107
-
难度：
使用次数：498
入库时间：2011-12-06
如右图所示，R1的电阻为20Ω，当开关S闭合后电流表A的示数为0.5A，电流表A1的示数为0.3A。求：
（1）通过R2的电流；
（2）电源的电压；
（3）电阻R2的电阻值。
