难度：
使用次数：787
入库时间：2011-11-30按要求完成下列作图：
（1）如图18所示，请在图中的“O”内填入电流表或电压表的符号使开关闭合后两灯都能发光。

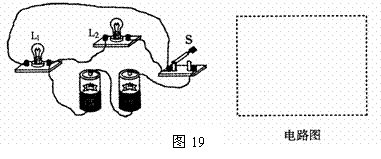

（2）请根据如图19所示的实物电路连接图，在虚线框内画出对应的电路图。
-
难度：
使用次数：290
入库时间：2011-11-30
一位同学在做“串联电路与并联电路”的实验时，
发现三个灯均不亮，电流表无示数，请你去掉1根导线，（用“×”标出拆去导线），使S闭合后灯均发光（2分）
-
难度：
使用次数：109
入库时间：2011-11-30
.测定小灯泡电阻的实验器材如图21甲所示（1）请你用笔画线代替导线，把图21甲中的器材连入组成实验电路（2分）。（要求：滑片P向右滑时，电流表示数变大。）
(2) 正确连接电路闭合开关后，发现灯不亮，但是电压表有读数，则故障原因可能是灯泡 （选填“短路”或“断路”）。
（3）排除故障后此时21乙所示，实验时小灯泡的电压为 v，
电流为 A。该小灯泡电阻为 Ω。（每空2分）
-
难度：
使用次数：96
入库时间：2011-11-30
在研究电流与电压、电阻之间关系的实验中，通过改变电路中的电压和电阻，分别测得如下两组数据：
表一
表二
次数
R=10Ω
次数
U=3V
电压V
电流A
电阻Ω
电流A
1
1
0.1
1
5
0.6
2
2
0.2
2
10
0.3
3
3
0.3
3
15
0.2
分析表一数据，可得结论：
分析表二数据，可得结论：
-
难度：
使用次数：226
入库时间：2011-11-30
某同学选好电流表和电压表的量程，按图22所示电路图连接后，闭合开关S，电流表指针几乎未偏转，电压表的指针有明显的偏转，则该电路的故障可能是：（ ）
A ．从a点经灯L1到b点的电路出现了断路
B.电流表断路或未接好
C.灯泡L2的灯丝断了.
D.电流表和灯L1及L2都坏了
