难度：
使用次数：132
入库时间：2011-11-15如图所示暗箱中装有灯泡、电阻、电池，面板上装有A、B、C、D四个接线柱和灯泡的玻璃泡（两接线柱间只能接一个元件）。为了弄清箱内电路连接情况，用电流表两个接头a、b测试，若a和A一直相接， b依次和B、C、D相接，发现①b接B时灯不亮，电流表示数为零；②b接C时，灯亮，电流表有示数；③b接D时灯光减弱，电流表示数减小。试根据上述情况画出箱内电路图。
-
难度：
使用次数：258
入库时间：2011-11-15
“一个和尚挑水吃，两个和尚抬水吃，三个和尚没水吃”，这是民间流传的一个故事，现给你两根长度相同且自重忽略不计的扁担和一只水桶，请你帮他们想出一个办法来，使甲、乙、丙三个小和尚共抬一桶水且各自承受的压力相同。要求画出简要示意图，并画出水桶的悬挂位置和三个力的力臂。
-
难度：
使用次数：270
入库时间：2011-11-15
如图所示利用小型发电机给工厂中的电动机和灯泡供电，发电机的输出功率为1kw，输电电压为250Ｖ，发电机与工厂之间距离为为400ｍ，发电机与工厂之间两根输电导线总电阻为7.5Ω，其它导线电阻忽略不计，在该电路中灯泡的实际功率为110W，电动机线圈电阻4Ω。试求：
（1）输电效率为多少？
（2）电动机的电功率以及输出功率。
-
难度：
使用次数：155
入库时间：2011-11-15

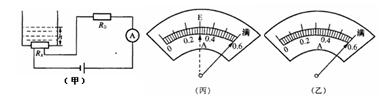

近年来，我国汽车工业发展迅猛，各种新型汽车不断投放市场。它们均使用汽油做燃料并符合国际排放标准。如图(甲)所示为某新型汽车自动测定油箱内油面高度的电路原理图，其中电源电压恒为6V，R0为定值电阻，A为油量指示表(实质是一只量程为0～0．6 A的电流表)， Rx为压敏电阻(其电阻值随电阻表面受到的液体压强增大而减小)。关于压敏电阻Rx的阻值与所受液体压强的对应关系如下表所示：ρ汽油=0.71×103 kg／m3
Rx所受液体压强值／Pa
0
1420
2840
4260
5680
Rx对应的电阻/Ω
45
27
15
5
2.5
油箱是圆柱形容器，底面积为0.15m2，油箱内汽油高度达到60 cm时油箱即装满，油箱装满时，油量指示表的示数如图(乙)所示。
⑴当油箱内汽油用空时，油量指示表的指针指向某一位置，求此位置所对应的电流值。
⑵为测试该汽车的油耗，将汽车油箱装满后，沿高速公路行驶300 km路程，油量指示表的指针从“满”处向左逐渐偏转到“E”处，如图(丙)所示，问该汽车每行驶100km消耗汽油多少升？
-
难度：
使用次数：685
入库时间：2011-11-15
相距3750m的甲、乙两车站之间有一条笔直的公路，每隔2min有一辆摩托车由甲站出发以20m/s的速度匀速开往乙站，每一辆摩托车在抵达乙站后都立即掉头以10m/s的速度匀速开回甲站。这样往返的车辆共有48辆；若在第一辆摩托车开出的同时，有一辆汽车由甲站出发匀速开始乙站，速度为15m/s，问汽车抵达乙站前最后将与从甲站开出的第几辆摩托车迎面相遇？相遇处距乙站多少米？
