难度：
使用次数：218
入库时间：2011-11-08完成21题图所示光路图
-
难度：
使用次数：84
入库时间：2011-11-08

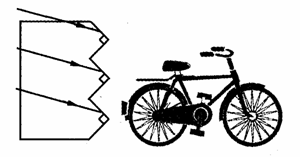

自行车是一种便捷的交通工具，它包含了许多物理知识．例如，自行车尾灯就包含了光学知识．它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，几乎能沿着原路反射回来，以引起司机注意．仔细观察尾灯的结构，请在图右边的方框中用一束入射光画出这种现象的示意图．
-
难度：
使用次数：374
入库时间：2011-11-08
①如图11甲所示，用竖直悬挂的泡沫塑料球接触发声的音叉时，泡沫塑料球被弹起，这个现象说明 。②如图11乙所示，敲击右边的音叉，左边完全相同的音叉把泡沫塑料球弹起，这个现象说明 。③如图11丙所示把正在发声的闹钟放在玻璃罩内，闹钟和罩的底座之间垫上柔软的泡沫塑料，逐渐抽出罩内的空气，闹钟的声音会逐渐变小，直至听不到声音．这个实验说明了
。2009年3月1日16时13分10秒，“嫦娥一号”卫星在北京航天飞行控制中心科技人员的遥控下成功撞月．对于我们来说，这是一次无声的撞击，这个事实进一步证明了上面第 个现象。
-
难度：
使用次数：76
入库时间：2011-11-08
如图12所示是观察平面镜成像的装置。在探究“平面镜成像的特点”实验时，要用两支蜡烛、玻璃板、刻度尺、白纸、光屏、火柴等器材做实验。在竖立的玻璃板前面放一支点燃的蜡烛，可以看到玻璃板后面出现蜡烛的像。
（1）玻璃板的作用是用来替代 ，它有两个作用：① ；② 。（2）如果取一支选择任意长度的蜡烛B ，可以利用它实现 的目的；如果取的是一支长度和粗细与A相同的蜡烛B，则还可以实现 的目的。
（3）刻度尺用于比较像与物 的关系。
若实验中取得数据如下：
蜡烛到平面镜的距离
蜡烛的像到平面镜的距离
10cm
10cm
12cm
12cm
16cm
16cm
从数据中，可得出的结论是： 。
（4）蜡烛A逐渐远离平面镜时，它的像大小 （选“变大、变小或不变”）。如果将点燃的蜡烛远离玻璃板，则像将 移动；移去后面的蜡烛B，并在其所在位置上放一光屏，则在光屏上 接收到蜡烛烛焰的像（选“能或不能”）。
-
难度：
使用次数：140
入库时间：2011-11-08
（1）某实验小组在探究光的折射规律时，将光从空气分别射入水和玻璃，测得数据如下表：
空气中的入射角i
0°
30°
45°
60°
水中的折射角r
0°
22°
32°
40°
玻璃中的折射角
0°
17°
24°
30°
分析表格中的数据，你肯定能得出一些规律。请写出两条： ；

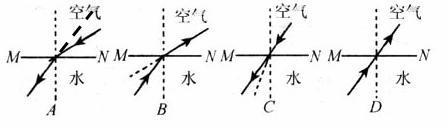

（2）小明做了这样一个实验：潜入游泳池中，看游泳池旁边的路灯，觉得路灯不在原来的位置。 你认为这个实验结论是：看到的电灯的位置 电灯的实际位置。（填“高于”或“低于”） 小明用作图方法说明这个结论，下面四幅光路图中，正确的是（ ）
