入库时间：2011-10-17现有电流表，电压表，滑动变阻器，三个蓄电池，小灯泡，开关，导线若干。

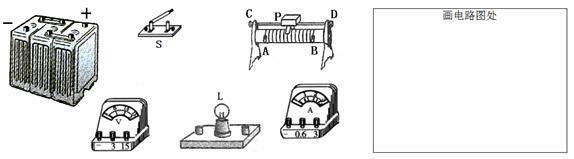

(1)将下图元件按要求用笔画线代替导线连接起来；
要求：
电流表测通过灯L的电流；
电压表测L两端的电压；
滑动变阻器的滑片向右移灯变暗；
开关控制整个电路；(2)在右方框处处画出对应的电路图；
（3）开关S闭合前，滑片P应置于________端；
（4）实验过程中，滑片P向左移动，灯L的亮度_________。
-
难度：
使用次数：233
入库时间：2011-10-17
夏天，小杰去湄洲海边游玩时发现：中午沙子较热，海水较凉，而傍晚沙子较凉，海水较热。
对此现象小杰提出了猜想：可能是沙子吸热或放热后，温度变化的比水大。
(1)为验证猜想，小杰找来了铁架台、酒精灯、石棉网、烧杯、水、沙子、搅拌棒、细线、火柴、天平，除此之外，他还需要______________；
(2)实验中，小杰选用了两个火焰相同的酒精灯分别给水和沙子加热，这样做的目的是___________________________；
(3)实验中：为了研究水和沙子吸收的热量与温度变化的关系，需要控制水和沙子的初温、水和沙子吸收的热量以及水和沙子的________相同。
(4)如果小杰实验时得出的结论与猜想一致，那么，当水和沙子升高相同的温度时，水吸收的热量比沙子吸收的热量_________（多/少）；
(5)小杰通过以上实验发现的规律，在生活中有许多应用，试举出一例：
例子：________________________________________________。
-
难度：
使用次数：296
入库时间：2011-10-17

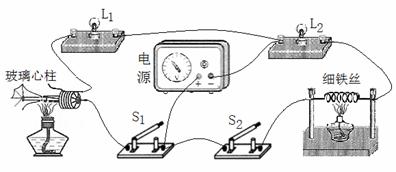

小明为了研究物质的导电性能或电阻大小与温度的关系，连接了如下图电路，开关S1、S2闭合后，分别用酒精灯给玻璃心柱、细铁丝加热。请回答：
（1）在玻璃心柱温度不断升高而发红的过程中，看到L1灯泡亮度逐渐___________，说明(本空2分)____________________________________________；
（2）在细铁丝温度不断升高而发红的过程中，看到L2灯泡亮度逐渐____________，
说明(本空2分)____________________________________________；
