难度：
使用次数：137
入库时间：2011-10-11小车运动的路程与时间的关系如图11所示，从0到4s这段时间内小车的平均速度为 m/s；雨天，落在高速行驶的小车前挡风玻璃上的雨滴会 （选填“向上”或“向下”）运动。
-
难度：
使用次数：745
入库时间：2011-10-11
有一种亮度可以调节的小台灯，其电路图如图12甲所示。电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图12乙所示，灯泡L的额定电压为12V。则灯泡L的额定功率为 W；调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为
Ω。
-
难度：
使用次数：50
入库时间：2011-10-11

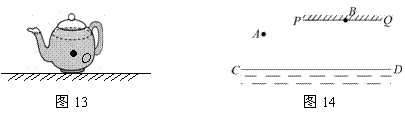

（1）如图13所示，放在水平桌面上的茶壶处于静止状态，请画出茶壶受力示意图。
（2）如图14所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化。当水面在CD时，屏上的光斑移到了B点。请根据平面镜成像的特点作出光路图（保留作图痕迹）。
-
难度：
使用次数：188
入库时间：2011-10-11
在探究“导体产生的热量与导体两端的电压、导体的电阻和通电时间关系”的实验中，实验装置如图15所示，两烧瓶A、B中煤油质量相等，两只温度计的示数相同，电阻丝的阻值R1>R2。
（1）烧瓶中不装水而装煤油，是因为水的比热容较 (选填“大”或“小”)。开关接在干路，是为了控制 相同。
（2）闭合开关后，发现B中温度计的示数上升较快。则B中电阻丝放出
的热量比A中放出的热量 （选填“多”或“少”）。由此得出结论：当导体两端的电压和通电时间相同时，导体电阻越大，导体产生的热量越 （选填“多”或“少”）。（3）电烘箱高温和低温
两档的调节是通过改变接入电路的电阻丝的长度来实现的。由上述实验可知：低温档接入电路的电阻丝比高温档要 （选填“长”或“短”）一些。
-
难度：
使用次数：148
入库时间：2011-10-11
在做“测定小灯泡额定功率”的实验中，有如下器材：被测小灯泡（额定电压为3.5V，阻值约为10Ω）、电源（电压为6V）、滑动变阻器（10Ω，
1A）、电压表（0~3V，0~15V）、定值电阻R0（5Ω，1A）、开关各一个，导线若干。

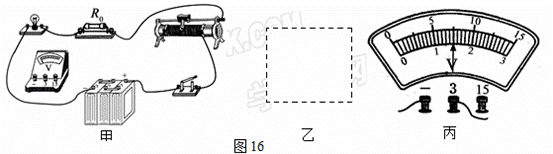

（1）请用笔划线代替导线，将图16甲中电压表接在小灯泡两端（导线不得交叉）。
（2）闭合开关前，
将滑动变阻器的滑片移到 （选填“左”或“右”）端。闭合开关，移动滑动变阻器的滑片到某一位置，使电压表的示数U1=3.5V。（3）保持滑动变阻器滑片的位置不变，断开开关，将电压表改接在R0两端。请在图16乙虚线框中画出相应电路图。
（4）闭合开关，电压表示数U2如图丙，则U2= V，小灯泡的额定功率为 W。
