难度：
使用次数：104

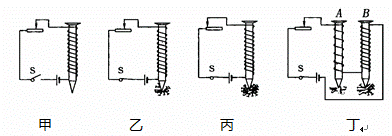

入库时间：2011-09-14为了探究电磁铁的磁性强弱跟哪些因素有关，小琴同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，下图甲、乙、丙、丁为实验中观察到的四种情况。
①当开关闭合后，请在甲图中标出磁体的N极；
②比较图 和 可知：匝数相同时，电流越大磁性越强；
③由图 可知：当电流一定时，匝数越多，磁性越强。
-
难度：
使用次数：131
入库时间：2011-09-14
王聪是班里有名的“物理迷”，他爱观察，勤思考。一天，妈妈到超市购买了一台家用豆浆机，他仔细观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识。
(1) 豆浆机电源线的插头有三个脚，如图右所示，其中稍长些的脚是把豆浆机的金属部分与 相连接。
（2）豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成。制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆是交替进行的。由此可知，豆浆机中的电动机和电热器的连接方式是 。
（3）当香喷喷的豆浆打好后，王聪打开豆浆机，如图下所示，他闻到香味却看不清楚豆浆。请你用学过的物理知识解释看不清楚豆浆的原因。
-
难度：
使用次数：79
入库时间：2011-09-14
小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度t时，S1又闭合重新加热．饮水机的铭牌数据与电路原理图如下：
热水箱水量
额定电压
加热时功率
保温时功率
2kg
220V
440W
40W
⑴求电阻R1的阻值；
⑵求正常加热时通过饮水机的电流；
⑶在无人取水情况下，饮水机重新加热一次的时间为5min．加热一次消耗的电能是多少？
-
难度：
使用次数：420
入库时间：2011-09-14
如图所示，电源电压18 V且保持不变，电流表接“0～0.6 A”量程，电压表接“0～15 V”量程，灯泡上标有“6 V 3 W”字样，灯丝电阻保持恒定不变。求：
(1)灯泡正常发光时的电流；
(2)当电流表的示数为0.4 A时，电压表的示数；
(3)为了保证电路的安全，滑动变阻器的最大阻值和允许接入的最小电阻.
