难度：
使用次数：142
入库时间：2011-09-14如图所示的电路，电源电压为3V，闭合开关，电压表示数为１V，则流过灯泡L1与L2的电流之比为 ，灯泡L1与L2的电功率之比为 .
-
难度：
使用次数：227
入库时间：2011-09-14
实验测得小灯泡L、定值电阻R的电流与两端电压的关系如图所示。若将它们并联后接入1.5V的电源，则通过电源的电流是 A；若将它们串联后接入4.0V的电源，则小灯泡消耗的电功率是 W。
-
难度：
使用次数：132
入库时间：2011-09-14

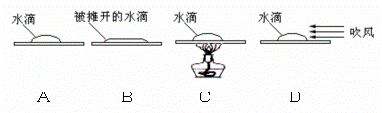

小凡同学在4块相同的玻璃板上各滴一滴质量相同的水，进行如下图所示的实验探究，得出水蒸发快慢与水的温度、水的表面积和水面上方空气流动快慢有关．
（1）通过Ａ、Ｂ两图的对比，可以得出水蒸发快慢与水的 _有关．
（2）通过 两图的对比，可以得出水蒸发快慢与水的温度有关．
（3）小凡同学猜想水蒸发快慢还可能与水的质量有关，于是继续进行了如下探究：在相同环境下的两块相同的玻璃板上分别滴上一滴和两滴水（如右图）．结果发现甲图中水先蒸发完，于是他得出结论：水蒸发快慢与水的质量有关，水的质量越小蒸发越快．从实验设计环节看，他没有控制水的 （选填“质量”或“表面积”）相同；从得出结论环节看， “根据谁先蒸发完，判断谁蒸发快”是否正确？ （选填“正确”或“不正确”），理由是 ．
-
难度：
使用次数：104
入库时间：2011-09-14

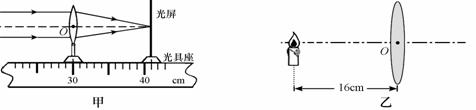

在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有 作用，该凸透镜的焦距是 cm。
（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因： 。
（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 的实像（填写像的性质）； (填光学仪器)就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”）透镜的方向移动。
-
难度：
使用次数：257
入库时间：2011-09-14

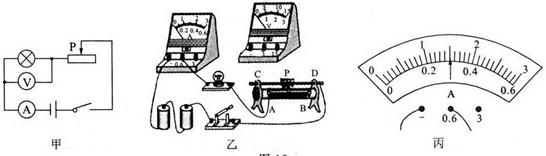

如图甲所示是“测量小灯泡的电功率”的电路图，图乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2．5V，滑动变阻器上标有“10Ω 1A”。
(1)图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整
(2)小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有 ；
(3)调节滑片P使电压表的示数为2．5V，此时电流表的示数如图丙所示，则该灯泡的额定功率为 w。若要增大小灯泡的电功率，则滑片P应向 移动；
(4)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如右图所示，通过图像发现灯丝的电阻是变化的，这一现象表明： ；
(5)有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是 。
