如甲图所示,请在图中用箭头标出两N极间磁感线的方向.
如乙图所示,ABCD是一间不透光的房间,墙AB是平面镜,房中S处有一个正在发光的电灯,CD墙上有一个小孔P,在墙外不远处的另一白墙EF上得到两个亮点.图中已经画出了一个亮点M及其光路,请把另一个亮点N及其光路图画出来.
在“用天平和量筒测矿石密度”的实验中,小华同学设计的实验步骤是:
A.在量筒中倒入适量的水,记下水面对应的刻度值V1
B.把矿石浸没在量筒内的水中,记下水面对应的刻度值V2
C.用天平测出矿石的质量m
D.计算出矿石的密度ρ
(1)为了更准确地测出矿石的密度,你认为以上操作的合理顺序应是 .(填字母序号)
(2)小华按正确的实验操作顺序进行了实验,当天平平衡后,右盘中砝码的质量和游码的位置如右图,矿
石的质量m= g.
(3)小华在实验中测矿石体积时,矿石放人量筒前后,量筒中水面对应的刻度如图所示,矿石的密度ρ= g/cm3.
小明在进行“测量小彩灯的电阻”的实验时,实验台上给他提供的器材有:6V的蓄电池,电流表(0~0.6A,0~3A),电压表(0~3V,0~15V),滑动变阻器(50Ω,1.5A),额定电压为3.8V的小彩灯,(估计正常发光时的电阻为12Ω左右),开关等各一个,导线若干.
(1)在实验中电流表应选择 的量程.
(2)他连接的实物电路如图甲所示,但还有两根导线没接好,同组小聪同学补接后又画出该电路的电路图如图乙.请用笔画线代替导线将这两根导线连接好.
(3)闭合开关前,应把滑动变阻器的滑片调到 端(填“C”或“D”)
(4)闭合开关后,小明发现小彩灯不发光,电流表的示数为零,电压表的示数为6V,产生故障的原因可能是下列情况中哪一些? (只填序号)
A.小彩灯短路 B.电压表的正负接线柱接反了
C.小彩灯的灯座接触不良 D.小彩灯的灯丝断了
(5)排除故障后闭合开关,移动滑动变阻器的滑片,当电压表的示数为3.8V时,小彩灯正常发光,此时电流表的示数如图丙所示,则小彩灯正常发光时的电阻为 Ω(计算结果保留一位小数)

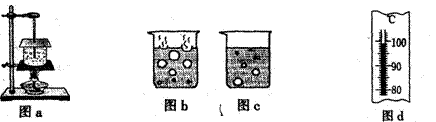

图a是“观察水的沸腾”的实验装置图
(1)小聪观察到水沸腾前和沸腾后水中气泡的上升情况不同,如图b、c所示.则图 是水在沸腾前的情况,为了方便读出温度计的示数,小聪将温度计从水中拿出来进行观察读数,则会导致所测温度偏 (填“高”或“低”)
(2)
(2)水沸腾时温度计的示数如图d所示,读数为 ℃’说明此时气压 标准大气压(填“大于”、“等于”或“小于”).

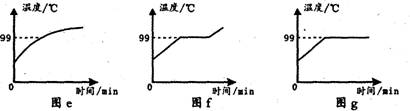

(3)图e、图f、图g是三名同学作出水的温度随时间变化的图像,其中正确的是图 ,分析该图像.可知水沸腾时温度保持不变.但要继续 热.(填“吸”或“放”)
