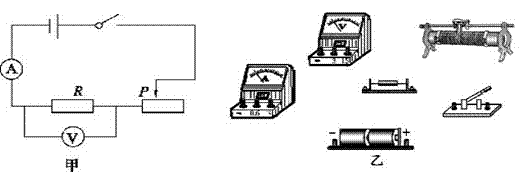

入库时间：2011-09-03如图甲是伏安法测电阻实验的电路图，图乙是该实验需要的电压表(量程3V、15V)、电流表(量程0.6A、3A)、滑动变阻器(0～20Ω)，两节干电池、开关、待测电阻R(4～10Ω)的实物图。
(1)连接电路时开关应 ，电流表的量程应选 A，电压表的量程应选 V。
(2)图甲中，在闭合开关前，滑片P应位于滑动变阻器的最 端(填“左”或“右”)。
(3)根据图甲提供的电路图，用笔画线代替导线，将下面乙图的实物连接成实验电路。
(4)某次实验中，移动滑动变阻器的滑片P，测得电流表的示数为0.2A，电压表的示数如图丙，则电压表的示数为 V，待测电阻R的阻值为 Ω。
-
难度：
使用次数：60
入库时间：2011-09-03
某同学通过实验探究水和蓖麻油吸热能力的差异。实验室器材有：铁架台、酒精灯、石棉网、温度计、弹簧秤、烧杯、火柴、天平 (带砝码)，以上统一规格的器材若干。
（1）除水和蓖麻油外，实验还需从以上器材中选取： 。
（2）请帮助该同学设计实验步骤，填写到下面空白处。
-
难度：
使用次数：114
入库时间：2011-09-03
下图是某同学家的家庭电路示意图。某日所有灯泡在开关S闭合时均不发光。检查发现，保险丝完好，用测电笔笔尖分别接触每个插座的两个插孔(灯泡开关S保持闭合)，发现氖管均发光。若该电路中只有一处出现故障，问该电路中哪部分电路发生了怎样的故障？
答： 。
-
难度：
使用次数：76
入库时间：2011-09-03
我市大部分耕地是低产盐碱地，近年来政府加大投入，采用“上农(林)下渔”、“深沟排碱”和“暗管改碱”三种模式改良。在盐碱地改造工程中，应用的主要机械是专门排送泥浆的泥浆泵,泥浆泵工作时,首先由高压水枪喷射出的水柱将泥土冲起，再利用泥浆泵将泥浆抽送到目的地。下表是某型号泥浆泵的有关参数。已知泥浆的平均密度为2.0 ×103kg/m3，取g=10N/kg。求泥浆泵按所标参数满负荷工作一小时(以最大功率工作，每小时将60 m3的泥浆竖直提高l5m)：
(1)所抽泥浆的质量；
(2)泥浆泵对泥浆所做有用功的功率。
流量Q(m3/h)
60
最大杨程(m)
15
最大功率(kW)
10
转速(r/min)
960
温度(℃)
0～100
-
难度：
使用次数：52
入库时间：2011-09-03
下图是某兴趣小组设计的一恒温箱的原理图。“控制电路”由热敏电阻R1、滑动变阻器R0、电磁铁(线圈电阻不计)、电源U1(U1=8V)、开关、导线等组成。热敏电阻的阻值随温度变化的规律如下表。当线圈中的电流大于或等于20mA时，电磁铁的衔铁被吸下。“工作电路”由电源U2(U2=220V)、发热电阻R2 (R2=110Ω)、导线等组成。
温度/℃
…
30
35
40
45
50
…
热敏电阻阻值/Ω
…
350
300
250
200
160
…
问：
(1)为使恒温箱温度升高到一定值时，“工作电路”自动断开，导线端点C应接哪个接线柱？
(2)若设定恒温箱的温度最高为45℃，则“控制电路”中的滑动变阻器的阻值为多大？
(3)“工作电路”工作时的电流为多大？
(4)若要发热电阻R2产生1.32×105J的热量，则工作电路需工作多长时间？
(5)“控制电路”中用到了哪些物理知识？请说出两点。
