难度：
使用次数：168

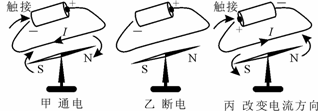

入库时间：2011-08-20下图是奥斯特曾经做过的实验示意图。
比较甲、乙两图，得到的结论是 ；
比较甲、丙两图，得到的结论是 。
-
难度：
使用次数：166
入库时间：2011-08-20
一台简易电动机如下图所示。用硬金属丝做两个支架，分别与电池的两极相连，用漆包线绕成一个矩形线圈，以线圈引线为轴。用小刀刮去轴一端的全部漆皮，再刮去另一端的半周漆皮，并将线圈放在支架上，磁体放在线圈下。接通电源并用手轻推一下线圈，线圈就会不停的转动起来。
①电动机是利用通电线圈在磁场中受_________而转动的原理制成的。
②要改变线圈的转动方向，可以 （提一个方案即可）。
-
难度：
使用次数：204
入库时间：2011-08-20
如图14所示是某实验小组在“测量小灯泡的电阻”实验中设计的电路图，所用小灯泡标有“2.5V”字样。
（1）该实验的原理是 。
（2）该组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮。导致上述现象的不规范操作是 。
（3）若某次测量时电压表的示数为2V，电流表的示数如图15所示，则电流表的示数为 A，此时灯泡的电阻为 Ω。接着用这个电路测小灯泡正常工作时的电阻，滑片应向 （选填“左”或“右”）移动。
（4）该组同学分别记录三组电压和电流值，通过计算发现灯丝电阻是不同的，他们还了解到其他组同学也得到类似的结果。出现这种结果的原因是 。
-
难度：
使用次数：127
入库时间：2011-08-20
某型号电热水壶的额定电压为220V，正常工作时的电流为5A，壶中装有2kg温度为20℃的水。已知c水＝4.2×103J/(kg·℃)。求：
（1）该电热水壶正常工作时的电功率。
（2）将这壶水加热到100℃，水吸收的热量。
-
难度：
使用次数：330
入库时间：2011-08-20
如图16所示，电源电压为9V保持不变，灯L上标有“6V 6W”字样，滑动变阻器R1的最大阻值为40Ω，R2=20Ω，灯泡的电阻不变。求：
（1）灯泡的电阻。
（2）当S1断开，S2闭合，滑动变阻器的滑片在最左端时，电路中的电流。
（3）电路工作时消耗的最小功率。
