入库时间：2011-08-14（1）小明同学为探究压力的作用效果与哪些因素有关时，用了完全相同的四块砖和完全相同的三块海绵，做了如图9所示的三个实验。
①该探究实验用到的实验方法是
②观察三个实验，比较甲图和 图所示实验，说明：受力面积相同时，压力越大，压力作用效果越明显。
③观察三个实验，比较甲图和丙图所示实验，说明： 相同时， 越小，压力作用效果越明显。
-
难度：
使用次数：76
入库时间：2011-08-14

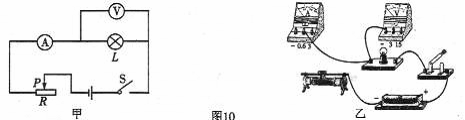

小红用如图10甲所示的电路测定小灯泡的额定功率，小灯泡的额定电压为2.5V，灯丝电阻约为6 Ω. 除小灯泡外，实验室提供的器材有：电压为6 V的电源，电流表（0～0.6A 0～3A）,电压表（0～3V 0～15V）,滑动变阻器R1（20Ω 1.5A），滑动变阻器R2（5Ω 1A），开关一个，导线若干。
实验中，小红经过分析。电流表选用了（0～0.6A）量程。
①为保证实验的顺利进行，提高实验的准确性，电压表量程应该选 ，滑动变阻器应该选 。
②请按照小红设计的电路图，帮助她用铅笔画线代替导线，把图10乙图中实物连接图补充完整。
③闭合开关前，滑动变阻器的滑片应移到 端（选填“左”或“右”）；实验中，由于某种原因，导致电压表的示数变为零，电流表的示数增大，则电路可能出现的故障是 。
-
难度：
使用次数：3376
入库时间：2011-08-14
在如图11所示的电路中，电源电压U=8 V,且保持不变，R1=10 Ω ，R2=40 Ω .试问：
（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？
（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？
-
难度：
使用次数：734
入库时间：2011-08-14
如图12所示，是某水上打捞船将一个完全密闭的正方体货箱缓慢地打捞出水面的起吊装置示意图。货箱平放在海底，海底深度H=30m，该货箱边长L=1m，货箱及内部货物的总重G货=4.0×104N，动滑轮（只有一个）及附属配件的总重G滑轮=1.0×104N。不计绳重和滑轮摩擦及绳在水中受到的浮力，不考虑风浪、水流等的影响。（海水的密度视为ρ＝1× 103kg/m3、g取10N/kg）试问：
（1）用声纳探测货箱上表面的回声的时间是多少？（声音在海水中的传播速度为υ=1450m/s）
（2）要将货箱从海底处匀速吊起到上表面将露出水面的过程中，拉力F做了多少功？
（3）若货箱从刚露出水面到完全露出水面的过程中是被匀速提升的，请分析在此过程中，货箱所受浮力和滑轮组机械效率的变化情况。
