难度：
使用次数：51

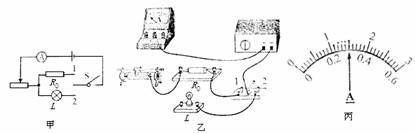

入库时间：2011-08-13某同学利用图甲所示的电路测量小灯泡的电功率。已知小灯泡L的额定电压为2．5V，定值电阻R0的阻值为20Ω，电源电压U保持不变。
（1）请根据图甲将图乙中的实验电路连接完整（导线不允许交叉）
（2）开关S连接触点“1”，滑动变阻器的滑片从最左端移到最右端时，电流表的指针在图丙所示的位置，则电源电压U＝ V。
（3）开关S仍连接触点“1”，滑动变阻器的滑片向左移到某一位置时，电流表的示数为0.15A，则此时滑动变阻器接入电路的阻值为 Ω；再将开关S连接触点“2”，电流表的示数为0.2A，则小灯泡的实际功率为 W；为了使小灯泡正常发光，滑动变阻器的滑片应向 滑动。
-
难度：
使用次数：80
入库时间：2011-08-13
如图所示，某同学将两个相同的斜面并排放在水平桌面上，利用它们探究动能或重力势能与哪些因素有关。
（1）将A、B两球（mA<mB）分别从两斜面的相同高度处由静止同时释放，观察到它们并排滚动且始终相对静止。这表明在滚动的任一时刻，两球的速度 ，且两球的速度跟 无关。
（2）分别在水平桌面上的C、C’处放置相同的木块，再将两球分别从两斜面的相同高度处由静止同时释放，观察到 球将木块撞得更远。由此可得出结论：① ；② 。
-
难度：
使用次数：535
入库时间：2011-08-13

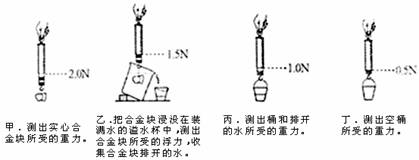

为了探究浸在液体中的物体所受的浮力跟它排开液体所受的重力的关系，某同学进行了下图所示的实验：
（1）你觉得合理的实验顺序是 。
（2）选用其他液体多次实验后，可得出结论：浸在液体中的物体所受的浮力，大小 。
（3）图乙中，浸没在水中的合金块匀速向下运动的过程中，合金块所受的浮力 （填“变大”、“不变”或“变小”）。
（4）合金块的密度是 。
-
难度：
使用次数：171
入库时间：2011-08-13

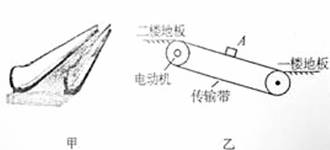

甲图是大型超市内常见的自动人行道，它能方便快捷地运输顾客和货物上下楼，乙图是其构造示意图，右表是其部分参数（表中“运输能力”是指每小时运输的顾客和货物所受的总重力）。
（1）图乙中顾客A站在静止的自动人行道上，请画出他受到的重力和支持力的示意图。
（2）自动人行道以额定速度上行时，假设站在一楼地板上的观察者看到自动人行道上的顾客处于静止状态，则该顾客一定______（填“顺”或“逆”）着自动人行道上行的方向运动，他相对于观察者的速度是______。
（3）自动人行道的电动机的额定输入功率是多少瓦？ -
难度：
使用次数：53
入库时间：2011-08-13
表一是某同学家的太阳能热水器铭牌上的部分数据，表二是装满水时太阳能热水器的水温变化情况。
表一采光面积
容量
水箱尺寸
效率
支架材料
2.5m2
150L
Φ550mm×1500mm
50%
锌彩板
表二
时刻
9：00
9：30
10：00
10：30
11：00
11：30
12：00
温度/℃
44
45
47
49
52
54
55
时刻
12：30
13：00
13：30
14：00
14：30
15：00
温度/℃
57
58
60
61
62
63
（1）目前直接利用太阳能的方式有两种，一种是用集热器把水等物质加热，另一种是________________________。
（2）太阳能热水器的支架与楼顶接触处均垫有一块面积较大的相同的砖块，这样做的好处是_____________________________。表二中数据显示在不同时段水的温度升高不同，原因可能是________________。
（3）在11：00－14：30这段时间内，楼顶每平方米的面积上太阳辐射的功率约为多少瓦？[c水＝4．2×103J/(kg·℃)]
