如图甲所示,物体A静止在斜面上,请在图甲中画出物体A所受力的示意图。
如图乙所示,请在图乙中画出光线进入玻璃和穿出玻璃后的光路图。
在探究导体电阻大小与那些因素有关的实验中,采用了“控制变量”的方法。下表是某实验小组在实验中所用导体的相关物理量的记录:
|
(1)要探究导体电阻大小与长度是否有关,应选用____________________两根导体。
(2)要探究导体电阻大小与横截面积是否有关,应选用_____________两根导体。
(3)要探究导体电阻大小与材料是否有关,应选用_________________两根导体。
小明在实验室里测量一块形状不规则、体积较大的矿石的密度。

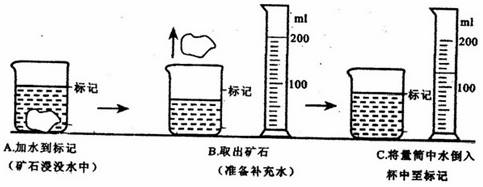

(1)因矿石体积较大,放不进量筒,因此他利用一只烧杯,按下图所示方法进行测量,矿石的体积是____________cm3。
(2)用托盘天平已测得矿石的质量是175.6g,则矿石的密度是_______________kg/m3;从图A到图B的操作引起的密度测量值比真实值__________(选填:偏大、偏小或不变)
(3)在使用已调节好的托盘天平,按规范的操作来称量矿石的质量时,通过增、减砝码后指针偏在分度盘中线右边一点,这时应该___________。
A.向左调平衡螺母 B.往右盘中加砝码
C.从右盘中减砝码 D.向右移动游码
如图所示,小灯泡L标有“8V 4W”字样。闭合开关,小灯泡正常发光,电流表的示数为2A。求:
(1)小灯泡L的电阻;(2)通过R0的电流;(3)电阻R0消耗的电功率。
如图所示,现将一重G1=8100N的实心铝块在水中匀速上提h=2m(未露出水面),已知每个滑轮重G2=900N,不计绳重和各种摩擦,不计水的阻力。已知铝的密度ρ铝=2.7×103kg/m3,水的密度ρ铝=1.0×103kg/m3,g取10N/kg。求:
(1)滑轮组的机械效率多大?
(2)若绳端拉力的功率为P=540W,则铝块上升的速度为多大?
