难度：
使用次数：352
入库时间：2011-07-26如图所示，杠杆在竖直向下拉力F的作用下将一物体缓慢匀速提升，下表是提升物体时采集到的信息：
物重G/N
0A/m
0B/m
A端上升的髙度h/m
B端下降的竖直距离s/m
40
0.8
0.4
0.2
0.1
(1)若不计杠杆自重和摩擦,求拉力F的大小；
(2)若实际拉力F为90N，求拉力做的总功及杠杆的机械效率
-
难度：
使用次数：244
入库时间：2011-07-26

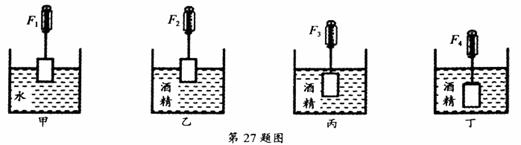

如图所示是“探究同一物体所受的浮力大小与哪些因素有关”的实验过程图。
实验中保持物体处于静止状态，图甲和图乙中物体露出液面的体积相等，弹簧测力计测得的拉力大小的关系是：F1＜F2，F2＞F3＝Ｆ4.则：
(1)由图甲和图乙的探究可以得出的结论是： ；
(2)由图乙和图丙的探究可以得出的结论是： ；
(3)由图丙和图丁的探究可以得出的结论是： 。
-
难度：
使用次数：475
入库时间：2011-07-26

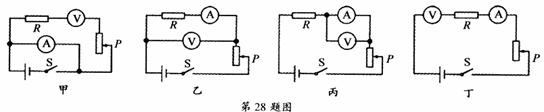

用实验室提供的常用器材（电源是一节干电池）测电阻时，小明与另外三位同学各自设计了下列甲、乙、丙、丁四个电路图.
(1)小明连接好电路后，闭合开关S，移
动滑动变阻器的滑片P，测得数据如下：电压表示数U/V
0.6
0.8
1.0
1.2
1.4
电流表示数I/A
0.18
0.24
0.30
0.36
0.42
请你通过分析表格中的实验数据，推断小明在实验中所用的电路图是 图。
(2)另外三位同学连接好电路后，闭合开关S，移动变阻器的滑片P时，分别出现了下列三种异常现象：
(A)电流表示数有变化，电压表示数几乎为零
(B)电流表示数几乎为零，电压表示数基本不变
(C)电流表烧坏
请你判断：按 图连接的电路出现现象(A）；按图 连接的电路出现现象(B)；按 图连接的电路出现现象(C).
(3)请你
根据上表中的数据，在右图中画出I-U图线.分析图线你能得出的结论是： .
-
难度：
使用次数：72
入库时间：2011-07-26
众所周知,煤炭是不可再生能源，地球上储量有限，节约能源关系到子孙后代的生存.火力发电是利用煤炭燃烧来发电的，煤炭在燃烧时会释放大量二氧化碳、二氧化硫等有害气体,
能形成酸雨和大气污染，会造成全球气候灾难性的变化，节约1KW·h电约少消耗0.4kg煤，约少排放0.5m3二氧化碳和30g二氧化硫.因此,节约用电具有重要的现实意义.(1)
现居住在苏州的人口大约有1000多万，约有350万个家庭.假设每个家庭原来用三盏60W的普通灯泡照明，每天每盏灯正常工作4h，现将60W的普通灯泡都换成亮度相当的11W节能灯，请你估算：苏州市每天能节约多少千瓦时电？这些电若由火力发电厂提供，则需消耗多少千克煤？产生多少千克二氧化碳(二氧化碳的密度为1.98kg/m3，估算时可取2kg/m3)
(2)为增强节能环保意识，倡导低碳生活，请你从节约用
电的角度再提出一条合理化建议： .
-
难度：
使用次数：90
入库时间：2011-07-26
小明按右图所示电路图做“测量灯泡的电功率”的实验.实验室可提供下列器材A.电流表
B.电压表
C.滑动变阻器R(阻值0〜20Ω)
D.电阻为6Ω的待测灯泡L(电阻不随温度变化)
E.电源E(电压4.5V并保持不变）
F.开关S及导线若干
(1)根据电路图和实验室提供的器材，可判断出：实验时通过灯泡的最小电流为 A；
加在灯泡两端的最大电压为 V；
(2)若小明所选电压表的量程为0〜3V、电流表的量程为0〜0.6A，实验要求测量时通过灯泡的电流至少为电流表满刻度的三分之一，则测出的灯泡的功率范围只能是 .
(3)小明按电路图连接好电路后进行实验，由于电路中某一处有故障，当闭合开关时电压表无
示数，为查出电路故障，小明进一步观察并检查电路.当检查到电源、开关、电压表、电流表、导线及其连接都完好时，小明结合前面的现察，就可判断出电路的故障：如果小明观察到 ，则故障是 ；
如果小明观察到 ，则故障是 。
(4)排除故障后，小明继续进行实验,在对测量数据的记录和处理时，他设计了如下表格.你认为这张表格的设计是 (正确/错误）的.
次数
U/V
I/A
P/W
平均值P/W
1
2
3
