难度：
使用次数：87

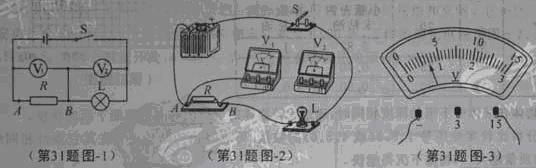

入库时间：2011-07-15同学们在用伏安法测量标有“220V 60W”白炽灯泡的电阻时，发现电流表示数很小，调节滑动变阻器的滑片，电流表示数变化非常小。于是，他们设计了图-1所示的电路，通过在AB间接入阻值不同的定值电阻，分别测出了不同电压时白炽灯泡的电阻。
（1）根据串联电路中电流的特点和欧姆定律，可以推出
(选填“>”、“=”或“<”)(2)根据图-1所示电路图，将图-2的实物电路连接完整。
（3）正确连接电路后，闭合开关S，发现电压表V1无示数，电压表V2示数较大，则该故障的原因可能是 。排除故障后，在某次实验中，电压表V2的示数如图-3，其示数为 V。
（4）当AB间接入定值电阻为125Ω时，V1的示数为4.0V，V2的示数为2.0V，则RL= Ω；若将定值电阻换为200Ω，则V2的示数将变小 （选填“变大”、“变小”或“不变”）。
（5）“220V 60W”白炽灯泡正常发光时的电阻约为806.7Ω，比同学们测得的阻值大很多。请分析造成这种差异的主要原因是： 。
-
难度：
使用次数：207
入库时间：2011-07-15
某兴趣小组的同学观察到不同物体在空气中下落的快慢不同，如石子下落比羽毛快得多，于是他们联想到“物体在液体中下沉的快慢与哪些因素有关”，并作出以下猜想：
猜想一：物体下沉快慢与物体质量、体积、形状有关；
猜想二：物体下沉快慢与液体种类有关。

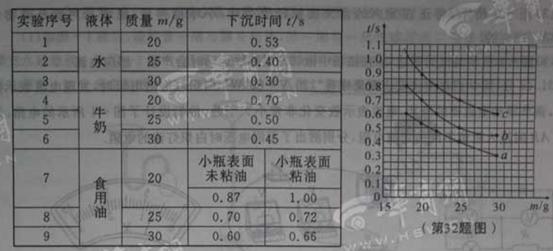

他们利用天平、秒表、长玻璃圆筒、体积和形状相同的小瓶，还有细沙、水、牛奶、食用油等器材，进行探究实验，将能够下沉的物体从液面处由静止开始下沉，每次下沉深度均为0.3m。记录的部分实验数据如下表。
（1）物体在液体中下沉的深度相同时，通过比较物体的 判断下沉的快慢。
（2）分析比较实验序号1、2、3（或4、5、6）的数据，可以得出的结论是：在其它条件相同时， ，物体下沉的越快。
（3）要想探究物体下沉快慢与液体种类的关系，应选择实验序号为 的三组数据，进行分析比较。
（4）分析比较实验序号7、8、9的数据可知，物体下沉快慢还与 有关。
（5）图示为物体分别在三种液体中下沉时间与其质量的关系图象，其中，反映物体在食用油中下沉时间与质量关系的图象是 。
-
难度：
使用次数：259
入库时间：2011-07-15
某同学用圆柱形容器制作了一个测量物体质量的装置，它的底部较重，可以竖直漂浮在水面，总质量为0.21kg、底面积为3×10-3m2。不放物体时，在与水面所对应位置处标为质量的“0”刻度线，如图-1.请解答下列问题：（g取10N/kg）
（1）不放物体时，该装置所受的浮力是多大？
（2）如图-2所示，在该装置中放入一个体积为1.5×10-5m3的物块A，它的底部在水面下的深度h=0.11m。此时，该装置受到的浮力是多大？与水面所对应位置处的刻度线应标为多少克？
（3）物块A的密度是多少？
-
难度：
使用次数：162
入库时间：2011-07-15

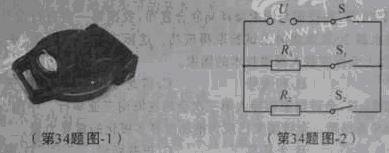

图-1为小明家的电饼铛（cheng），主要用于食品的考烙和烹制。它采用双控电路，额定电压为220V，上、下盘同时加热时额定功率为1000W，工作的简化电路如图-2，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两盘的加热电阻，R1=R2。
（1）R1正常工作时，R1消耗的电功率是 W。
（2）R1正常工作时，通过R1的电流是多少？（计算结果保留一位小数）
（3）小明妈妈总感觉做晚饭时烙熟一个饼所用时间比在其他时段要长。小明决定用家中的电能表和手表测量做晚饭时电饼铛的实际功率，于是，他关闭家中其他用电器，让电饼铛单独工作5min，电能表转盘转过了225r。（注；该电能表标有“3000r/kW·h”，表示电路中每消耗1 kW·h的电能，电能表的转盘转3000r）。
①电饼铛的实际功率是多大?
②烙熟一个饼所用时间变长的原因是： 。
