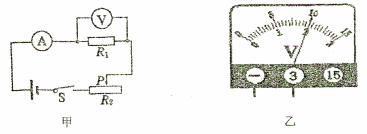

    如图甲所示电路，滑到变阻器上标有“50 Ω  1 A”，电源电压恒定为6 V，电流表量程为0～0.6 A，电压表量程为0～3 V。闭合开关S，滑动变阻器滑片到某一位置时，电流表示数为0.2 A，电压表示数如图15乙所示。求：

     （1）电阻R1的阻值为多少欧？

     （2）此时R1消耗的功率为多少？

     （3）通电0.5 min整个电路消耗的电能为多少焦？

     （4）为保证电路安全，电阻R1上允许消耗功率的范围为多少？
