难度：
使用次数：139

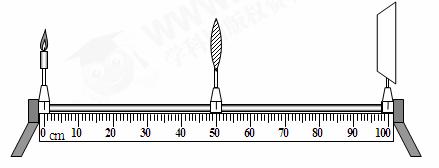

入库时间：2011-07-02小华想探究凸透镜成像规律。实验桌上有A、B、C三个凸透镜，其中凸透镜A的焦距为10cm，凸透镜B的焦距为50cm，凸透镜C的焦距未知。光具座上标尺的刻度范围如图15所示。
（1）小华想探究凸透镜成实像的规律，应选用
凸透镜（选填“A”或“B”）。实验过程中，他将点燃的蜡烛放置在距凸透镜25cm处时，移动光屏，直到光屏上呈现出烛焰清晰的像，则该像是倒立、 的实像。（选填“放大”或“缩小”）（2）小华将凸透镜C固定在光具座上50cm刻线处，当烛焰在光具座上30cm到40cm刻线之间时，烛焰的像是放大、倒立的实像；当烛焰在光具座上0cm到30cm刻线之间时，烛焰的像是缩小、倒立的实像。由此可判断烛焰在光具座上45cm刻线处时， 烛焰的像是放大、 的 像。
-
难度：
使用次数：231
入库时间：2011-07-02

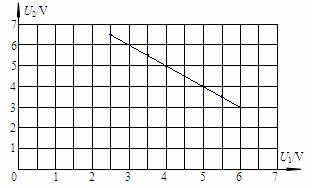

小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图像，如图所示，请你根据该图像写出电压U2和U1的关系式：U2 ＝ 。
-
难度：
使用次数：279
入库时间：2011-07-02
小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值。小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示。
（1）为了测出电阻RX的阻值，请你只添加两根导线完成图所示的实验电路的连接。
（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2表示。请你用I1、I2和R0表示RX。RX = 。
-
难度：
使用次数：79
入库时间：2011-07-02
小林利用定值电阻R进行实验，记录的实验数据如下表所示。表中I为通过电阻R的电流，P为电阻R的电功率。请根据表中数据归纳电功率P与电流I的关系：在 的条件下，P = 。
I/A
0.2
0.3
0.4
0.5
0.6
0.7
P/W
1.2
2.7
4.8
7.5
10.8
14.7
-
难度：
使用次数：72
入库时间：2011-07-02
小丽用伏安法测量标有“2.5V 0.5A”的小灯泡L的电功率，她正确连接如图所示实物电路后，闭合开关S，发现小灯泡L不发光。于是她认为：小灯泡L不发光，一定是由于小灯泡L所在电路断路或小灯泡L短路造成的。经老师检查发现，图中电路元件均无故障，且电路连线完好。请你选用图所示电路中的元件，设计一个实验证明小丽的观点是错误的。请你画出实验电路图，并简述实验步骤和实验现象。
